Montaje del estabilizador ajustable.
En esta práctica vamos a montar una fuente de alimentación estabilizada y ajustable. Los valores de corriente rondan los 800mA y la tensión estabilizada variará mediante un potenciómetro líneal de 0 a 12V aproximadamente. A continuación te muestro la lista de materiales necesarios:

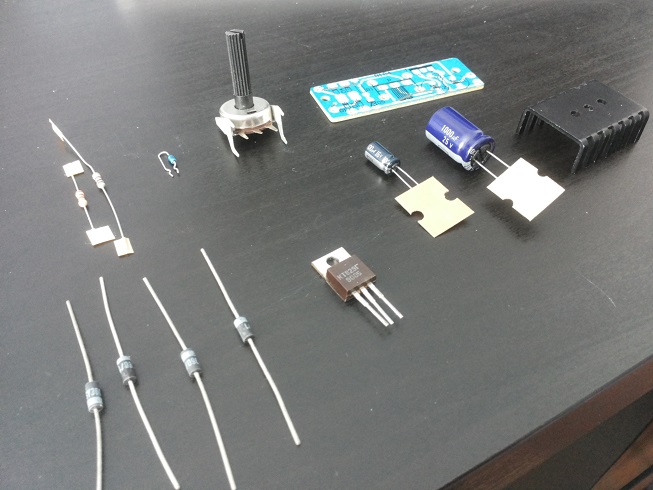

Lista de componentes.
Lista de componentes:
- 4 Diodos rectificadores 1N4001.
- 1 transistor TIP112 o KT829.
- 1 diodo Zener de 15V.
- 1 condensador electrolítico de 1000µF y 25V.
- 1 condensador electrolítico de 100µF y 16V.
- 1 potenciómetro de 1KΩ.
- 1 resistencia de 220Ω.
- 1 resistencia de 1KΩ.
- 1 placa de montaje o protoboard.
También necesitarás un elemento de refrigeración sobre el que montar el transistor. Necesitarás un elemento mínimo de 30x70x15mm de los usados en electrónica de consumo. Además se recomienda que se instale un fusible de 1A de protección del equipo entre el transformador y el circuito.
NOTA ESPECIAL: El autor de dicha práctica no se hace responsable de los daños causados a los materiales ni a las personas por una mala practica, montaje o fallo de componente. Así que ha reclamar a mamá y poner mucho ojo con el montaje.
Para la placa he utilizado el programa fritzing.
Si has optado por crear la placa impresa y quieres proceder con el montaje, empieza insertándo los componentes por los agujeros correspondiente de la placa impresa, de manera que los componentes no toquen la placa, es decir que queden separados (por seguridad).

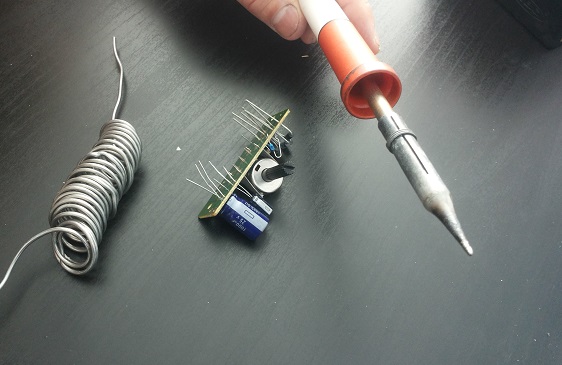

A continuación empieza con el soldado de los componentes uno a uno, sin prisa y con buena letra. Recuerda que cuando procedas a soldar el transistor, debes de utilizar el menor tiempo posible ya que un exceso de calor puede dañar el funcionamiento del mismo.
Cuando hayas terminado de soldar todo, corta el resto de las patillas soldadas a la placa y, si lo necesitas conecta cables de unión para conectar los equipos auxiliares a la entrada y salida del circuito.

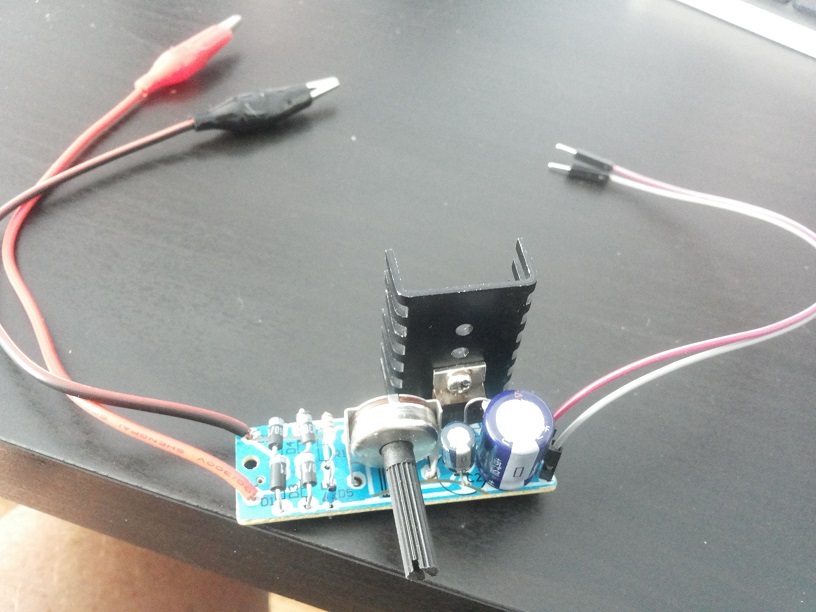

El resultado final debe de quedar más o menos como vés en la imagen.
Funcionamiento del circuito.

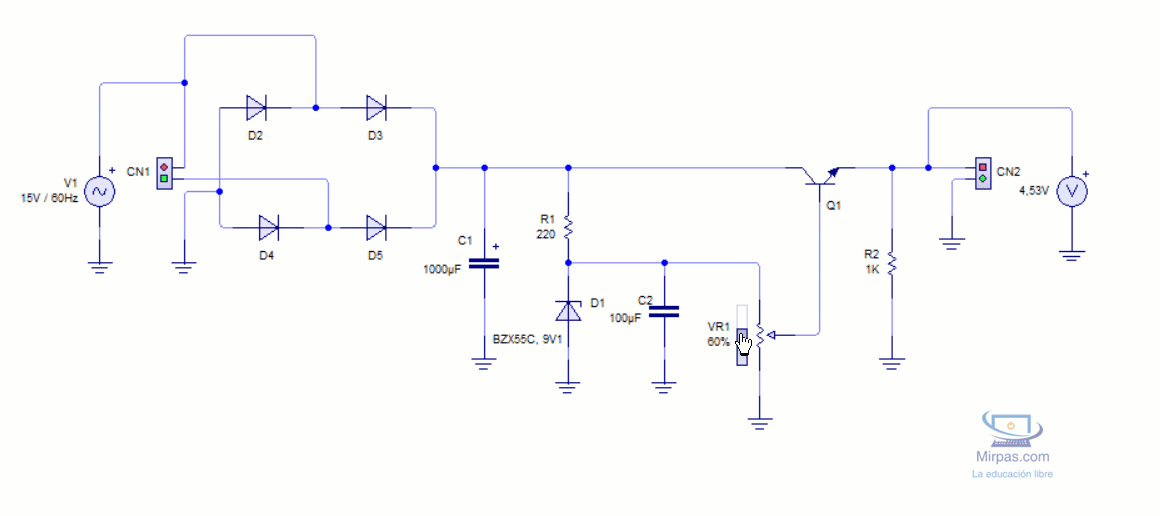

El funcionamiento del circuito es sencillo.

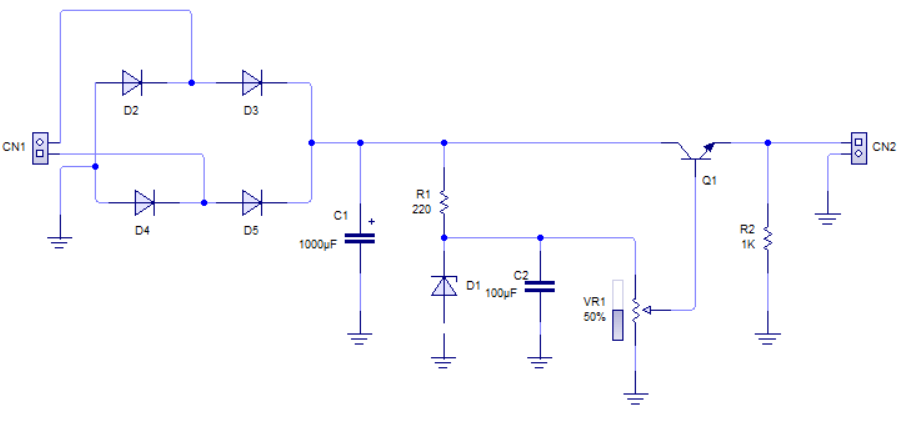

Los diodos rectificadores rectifican la corriente alterna de la fuente como ya he mencionado en el tema teórico. C1 es el condensador que actúa de filtro pasa bajo de la tensión rectificada. R1 es la resistencia de polarización del diodo zener. Gracias a esta resistencia se establece la corriente de salida máxima del circuito. En serie con dicha resistencia el Zener proporciona la máxima salida de tensión del circuito. Si utilizas un zener de 15V, la máxima tensión de salida será esa (sin tener en cuenta el margen de error). Yo en el esquema he utilizado un diodo zener de 9,1V por lo que la máxima tensión de salida es de 8,51V.
La tensión de salida se aplica directamente a un transistor que actúa de controlador de las cargas y las corrientes.

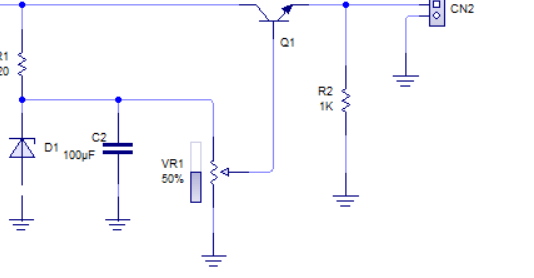

Como puedes ver la salida de tensión se aplica por un lado al colector del transistor y por el otro a la resistencia R2. El potenciómetro conectado a la base de dicho transistor posibilita la salida de tensión máxima designada por el zener (cuando el potenciómetro está a máximo valor).
La máxima caída de tensión en el potenciómetro se da cuando la resistencia del mismo es máxima, ya que actúa como SHUNT del zener, reproduciéndose en ella la máxima caída de tensión.
Y la corriente máxima que se aplique a la base del transistor hará que se reproduzca a la entrada del mismo, la tensión reflejada y se pueda utilizar.
Hay que decir que en dicho circuito, la utilización conjunta del diodo Zener y el transistor de potencia, mejoran notablemente el rendimiento del circuito y que, además de hacer que se pueda ajustar la tensión de salida, lo hace mucho más estable a los cambios de tensión en la entrada del circuito ya que el transistor actúa como controlador de carga.
En el apartado de vídeo puedes ver el montaje del circuito. Gracias y sigue así, que lo estás haciendo genial. Saludos.
