Electrónica avanzada.

La mejor forma de conocer un componente y como usarlo es mediante la práctica. En esta sección vamos a aprender a medir un tiristor C1061G con encapsulado TO225A y que puede manejar hasta 100A de corriente por el diodo.

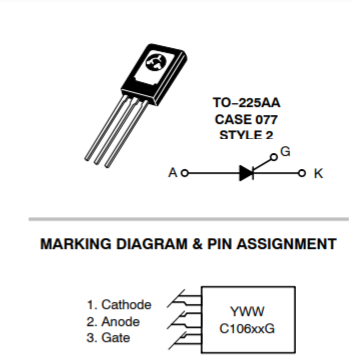

hoja del tiristor C1061G

Puedes ver una copia completa del datasheet en el siguiente ENLACE

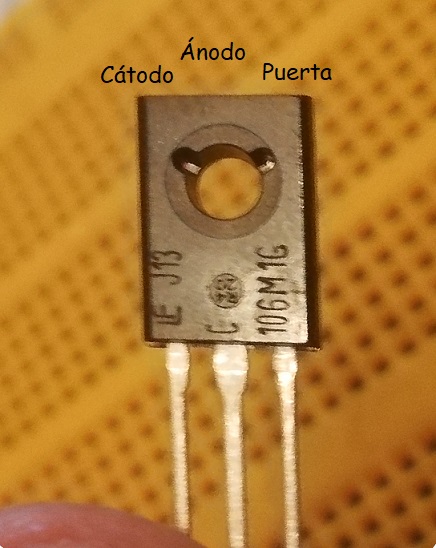

Esquemáticamente el tiristor tiene una configuración siguiente:

tiristor C1061G de mediana potencia

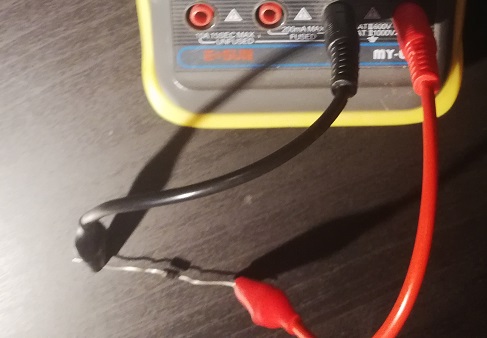

Para medir un diodo normal ya sabes que tienes que poner el ánodo al positivo del detector de diodo y el cátodo al negativo (polarización directa del diodo), tal como se muestra en la imagen.

comprobación de un diodo normal

Pero si hacemos lo propio con el tiristor, el tester no nos devolverá ninguna lectura.

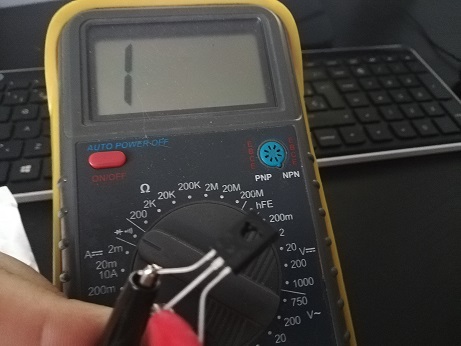

comprobación de un tiristor sin pulso

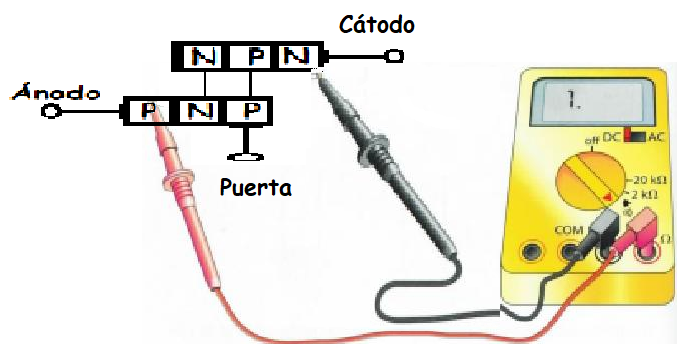

Aunque cambies el sentido de las pinzas del tester, tampoco devolverá resultado. Eso se debe a que no estás midiendo el diodo correcto. Es decir, ya sabes que el tiristor tiene dos transistores invertidos que tienen sus bases conectadas a los colectores del otro transistor. Por esa regla de tres, cuando compruebas el ánodo y el cátodo de dicho sistema, no estas comprobándo su funcionamiento porque entre ambos cristales hay un tercer dipolo que no permite la lectura.

comprobación errorea del tiristor

Para comprobar correctamente el tiristor, debes de conectar como lo has hecho hasta ahora (polarización directa) y después unir la puerta al ánodo un instante. Es decir une la puerta con el ánodo y verás que la lectura del tester comienza a leer y te da un valor.

comprobación cortocircuitándo la puerta

Eso ocurre porque como el detector de diodos simula a una fuente de tensión, cuando se une la puerta con el ánodo, sobre la puerta se aplica la misma tensión positiva que el ánodo (la de la pila que hace funcionar al tester), y por tanto hace conducir al diodo y se puede proceder con su medida.

Circuito activador de luz.

Este circuito básico lo he creado para que veas como funciona un tiristor y el uso que se le puede dar. Para este circuito necesitarás los siguiente componentes:

● 1 resistencia de 480Ω
● 1 C106M1G
● Un pulsador o interruptor.
● 1 diodo Led o tira Led.

Además, necesitarás también cableados, la placa protoboard para montar y probar el circuito.

Basicamente el circuito lo puedes ver en la siguiente imagen:

circuito pulsador de luz

Cuando se pulse el botón el pulso disparará el paso de corriente y el diodo conducirá incluso cuando se libere el botón del pulsador. En cuanto a la tensión, yo he utilizado una batería de litio de 3,7V, por lo que utilizo una resistencia de 180Ω para que se pueda apreciar la iluminación de la tira led. Si utilizas otra tensión mayor, como por ejemplo una pila de 9V, tienes que poner un valor de 480 a 1KΩ para limitar la corriente y no destruir el led o la tira.

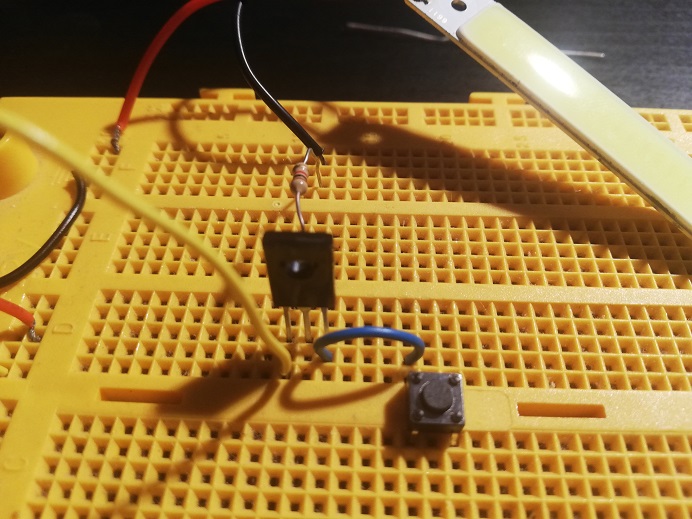

A continuación puedes ver el circuito montado.

circuito pulsador de luz

El SCR como interruptor.

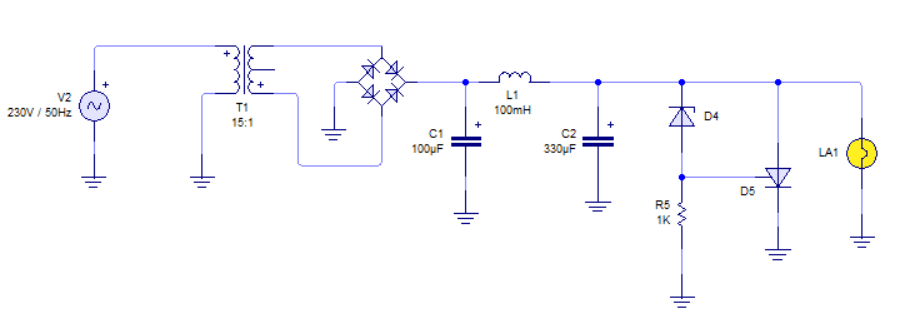

Las fuentes de alimentación actuales están protegidas por sobretensiones gracias a dispositivos como el tiristor. En el siguiente circuito puedes ver un circuito de alimentación con protección por tiristor.

circuito de protección de sobretensión

El circuito es muy sencillo. En condiciones normales, la tensión de salida del transformador se rectifica y se aplana para que la bombilla se encienda. Esto ocurre, porque la tensión de salida no es mayor que la tensión de ruptura del Zener.

Cuando, por algún motivo, aumenta la tensión de salida del transformador, la tensión extra hará conducir el diodo zener apareciéndo una tensión en la resistencia. Si la tensión en la resistencia es mayor que la tensión de disparo, entonces se cebará el SCR y el tiristor conducirá fuertemente impidiendo que la corriente circule por la carga y la proteja por el exceso de tensión.

En proximos capítulos verás como usar tiristores de control para tus fuentes de alimentación.
