Amplificador LM386.

Hola y bienvenidos a esta práctica en la cual vamos a construir un amplificador LM386 de ¾ de potencia para que puedas usar en tus proyectos de electrónica. Además no necesitaremos muchos componentes ni una configuración especial, ya que lo montaremos en menos de un minuto.

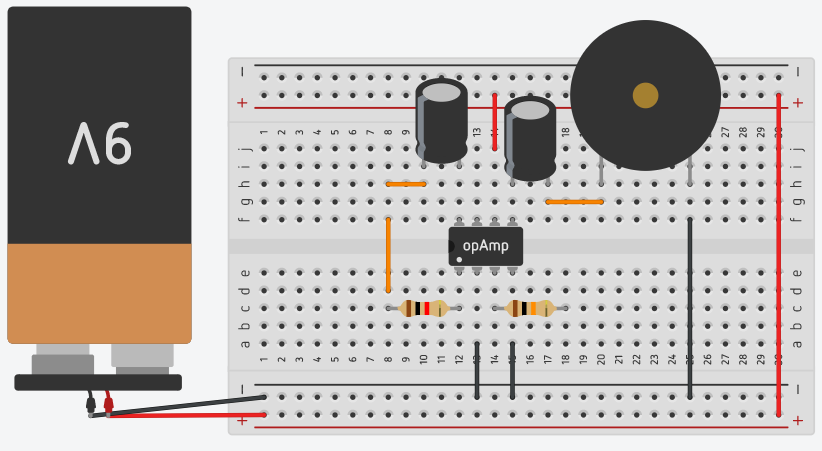

montaje del LM386 en placa protoboard

Materiales necesarios:
Para la construcción del circuito necesitarás los siguientes elementos que podrás conseguir de manera sencilla en cualquier tienda de electrónica e incluso pedirme los componentes a mi desde el siguiente Enlace.

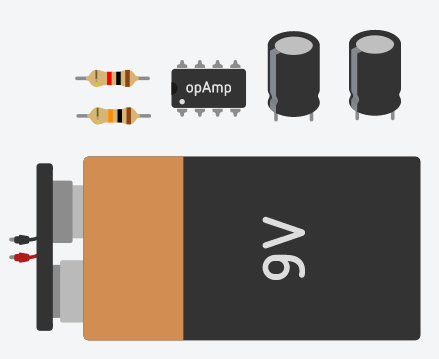

componentes necesarios

2 resistencias de 1KΩ y 10KΩ
2 condensadores electrolíticos de 22µF/25V y 330µF/16V.
Una pila de 9V.

Construcción básica.
El LM386 es un amplificador de audio de baja potencia, capaz de funcionar con una fuente de alimentación simple entre 4 y 12V (con la excepción del LM386N-4 que opera entre 5 y 18V) lo que lo hace ideal para aplicaciones portátiles, ya que puede funcionar perfectamente alimentado por baterías o pilas.

El primer circuito que vamos a construir en este proyecto está basado en el circuito típico de aplicación sugerido por el fabricante en su hoja de datos. Tiene una ganancia de 50 veces, fijada por una resistencia y un condensador en serie conectados entre los pines 1 y 8.

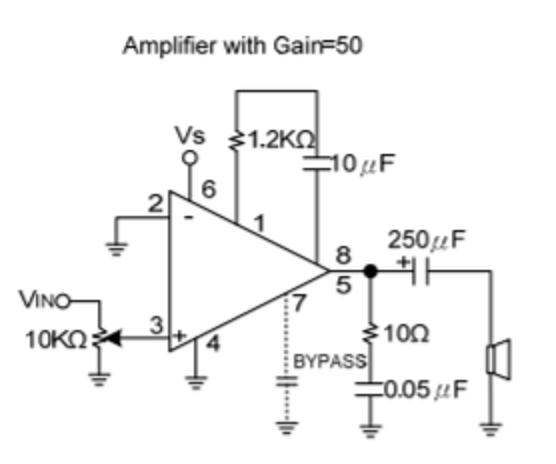

circuito amplificador con ganancia de 50

Si utilizasemos solo el condensador entre el pin 1 y el 8 llevaríamos la ganancia hasta 200, pero el amplificador puede volverse inestable y oscilar. Por eso conectamos una resistencia en serie con el condensador para valores de ganancia intermedios, entre 20 y 200, aunque los mejores resultados los he obtenido con el circuito propuesto y la ganancia mínima. En el circuito, la entrada de audio se aplica al pin 3 (entrada no inversora) del LM386. La resistencia de 10KΩ servirá como ajuste de tono. Se puede poner en lugar de una resistencia fija un potenciómetro variable de 10KΩ para que actue como control de volumen del amplificador.

La salida de señal se aplica a través del pin 5. En dicha salida pongo un condensador electrolítico de 330µF y 16V. Al otro lado del condensador, la señal de audio podrá ser llevada a una etapa de potencia o a un altavoz, ya que la señal de audio será escuchada perfectamente a la salida.

Opcionalmente puedes poner un filtro de red si vas a alimentar el circuito con un rectificador de red y conectarlo a la red eléctrica. Yo como puedes ver no lo he incluido en el circuito, pero con una resistencia de 10Ω y un condensador de 50pF podrás aislar el ruido de la fuente alterna.

Ya tienes tu primer amplificador operacional básico.

Creación de la PCB con Fritzing.

En esta parte práctica vamos a crear la PCB mediante el software Fritzing. Aunque este tutorial no es el adecuado para enseñarte el funcionamiento del software, puedes descargarte en la zona inferior el archivo para imprimir la PCB desde tu propio programa tipo EAGLE.

El circuito esquemático lo puedes ver en la siguiente figura:

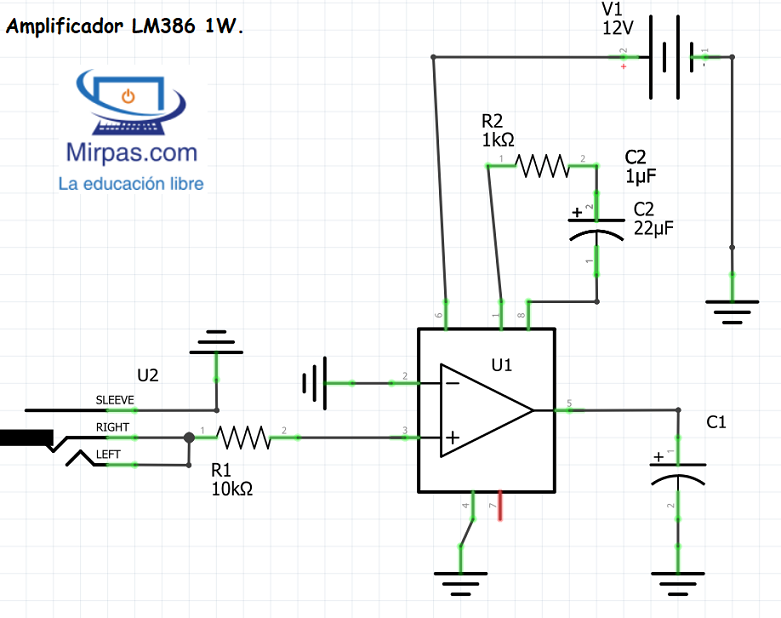

circuito esquemático del amplificador LM386

Este circuito esquemático es muy sencillo. Tan solo tienes que conocer las entradas del integrado.

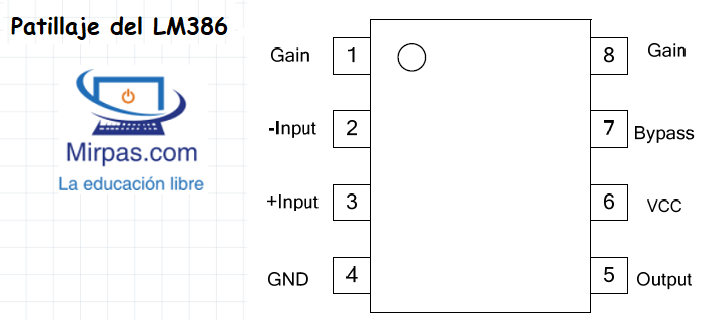

Patillas del LM386

Para generar el PCB utilizo el modo PCB del programa y lo genero a partir del diagrama anterior. El resultado lo puedes ver en pantalla:

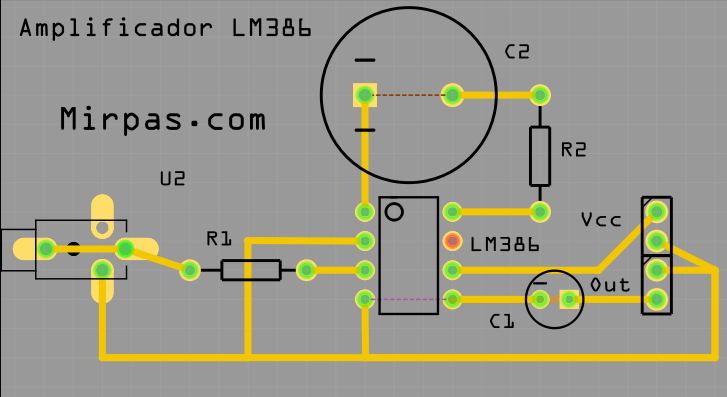

PCB del amplificador

Y al ordenar el circuito en una empresa que se dedica a la construcción de los circuitos impresos, después de un tiempo (pues dependerá de la empresa de transportes escogida), recibirás el circuito completo.

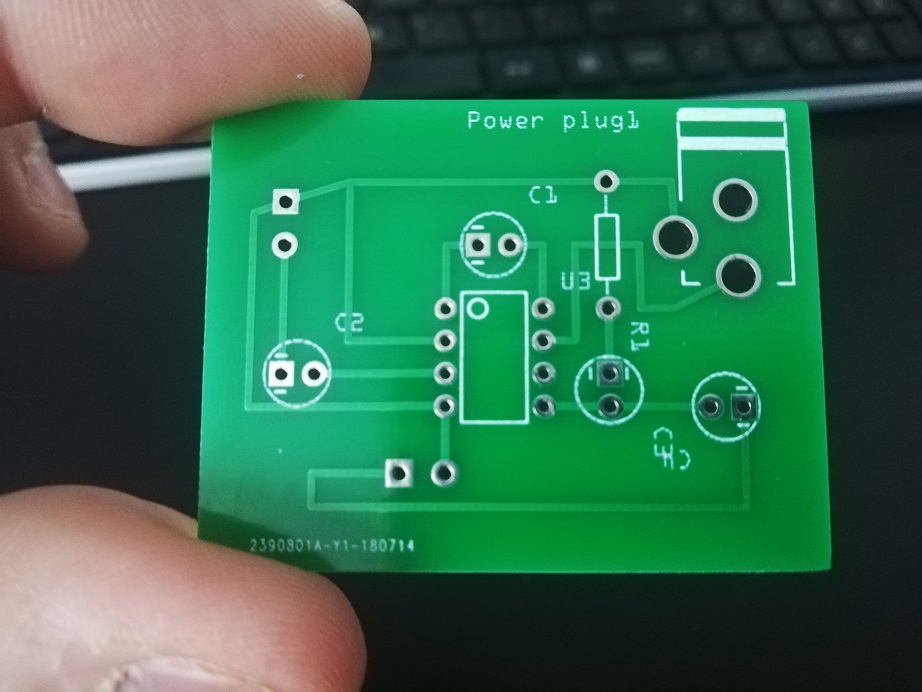

Placa impresa construida

Y hasta aquí la práctica de la construcción de dicho circuito amplificador. Espero que te haya servido de algo y en la parte del vídeo podrás ver el último vídeo del canal de Youtube que hablo sobre los amplificadores operacionales. Saludos.
