Display de 7 segmentos.

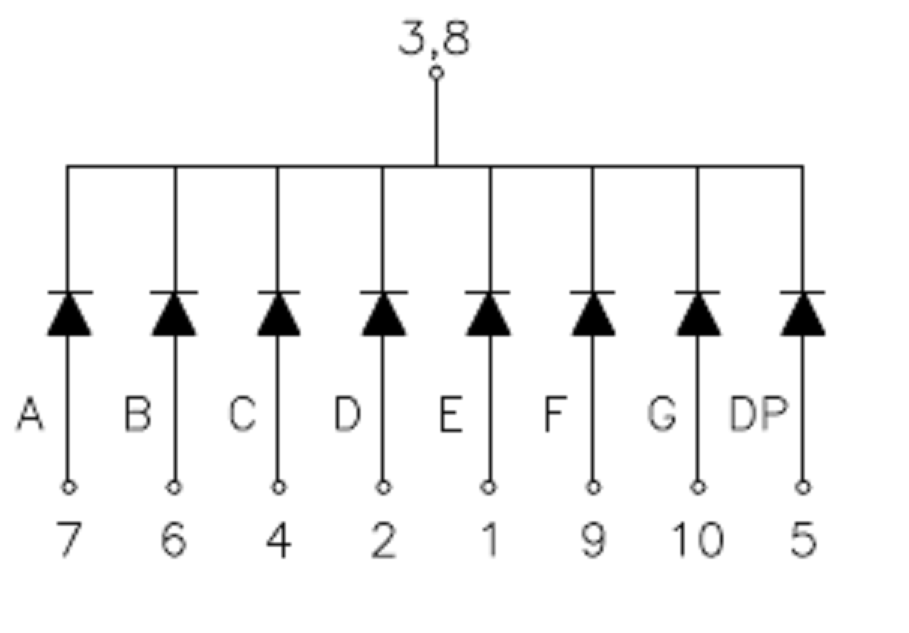

Un display de 7 segmentos es un dispositivo opto-electrónico que permite visualizar números de 0 al 9 y varios carácteres en forma de letra. Los displays de 7 segmentos basicamente son dispositivos electrónicos formados por diodos led posicionados en un contenedor de una forma específica para cuando se conecten dichos terminales ofrezca la apariencia deseada.
![configuración interna del display de 7 segmentos](images/1.png)
Como puedes ver el display de 7 segmentos tiene configuración, es decir los led internos se pueden conectar como se ve en la imagen anterior, de ánodo a cátodo conectandose todos al cátodo, lo que se llama configuracion de cátodo común Para recordar los diodos y semiconductores visita el enlace de diodos en el curso de electrónica.

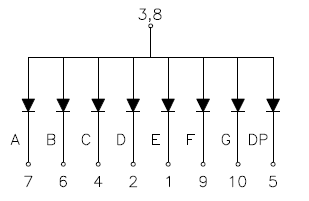

La configuración también puede ser ánodo común cuando los diodos internos tienen en común el anodo de sus patillas.
![configuración interna del display de 7 segmentos en ánodo común](images/2.png)

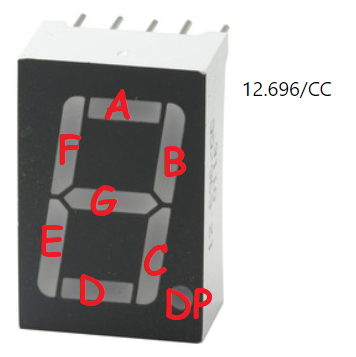

La numeración que tienen asignada los display proviene de la configuración que les dan los fabricantes según la disposición de sus elementos asignando valores a cada led independiente del conjunto que por lo general suele ser la misma codificación para cada display.
![configuración del display](images/3.png)

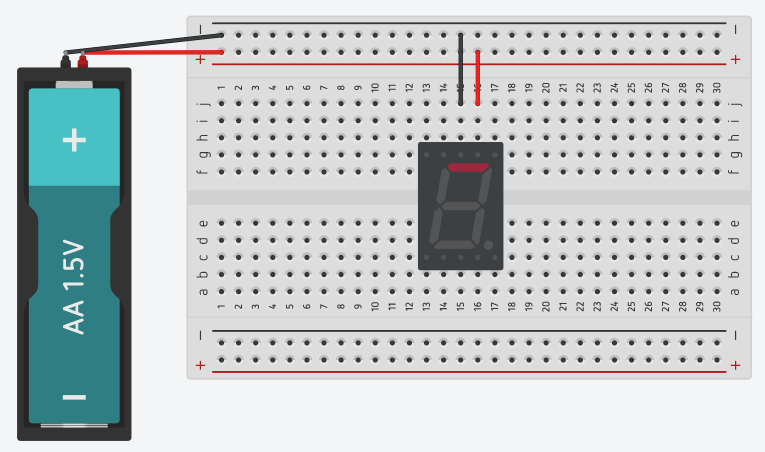

De manera que si solo quieres encender por ejemplo el diodo A, solo tienes que conectar el cátodo al negativo (terminal 3 u 8), y el positivo a terminal 7 del display.
![Conectar el display solo la parte superior](images/4.png)
Como puedes ver, solo tienes que seguir la configuración del esquema y conectar.

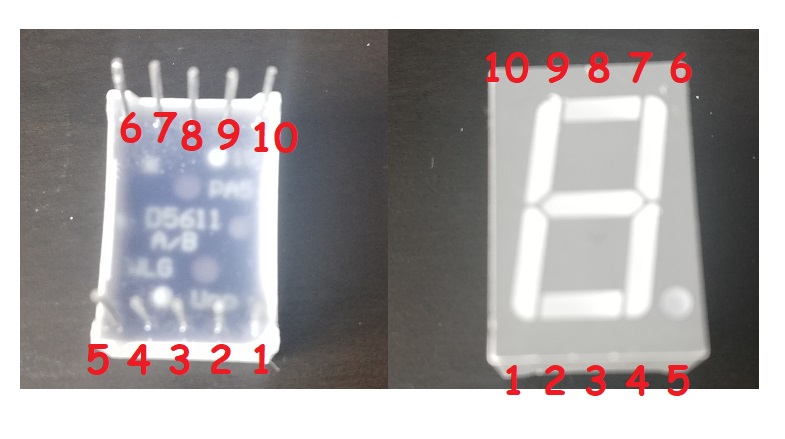

La configuración de las patillas del display es para todos igual. El punto decimal tiene que estar siempre para abajo, y en la parte inferior están los primeros terminales del 1 al 5 siendo siempre el terminal 5 el que está al lado del punto (pero no significa que siempre ese terminal el del punto, aunque si será casi siempre).
![Configuración patillaje cátodo común](images/4.jpg)
Mostrando valores
Está claro que conectando un solo led como he hecho anteriormente no vamos a aprovechar el display, por lo que supongo que te habra quedado claro que el display tiene que estar conectado cada diodo a su punto común para que se ilumine el número y letra deseado.

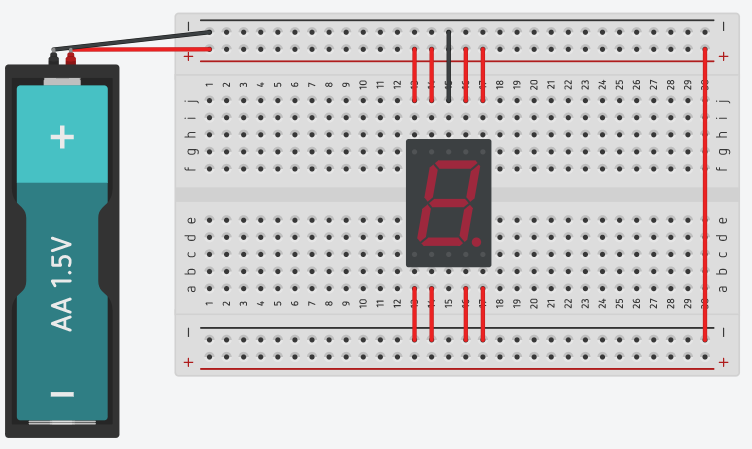

Si conectamos todos los diodos y alimentamos el común, se encenderán todos los diodos. Observa como solo hemos conectado el cátodo del terminal 8 y que no hace conectar el terminal 7. Eso se debe a que ambos cátodos están conectados en paralelo entre sí.
![conectando todos los diodos del display](images/5.png)

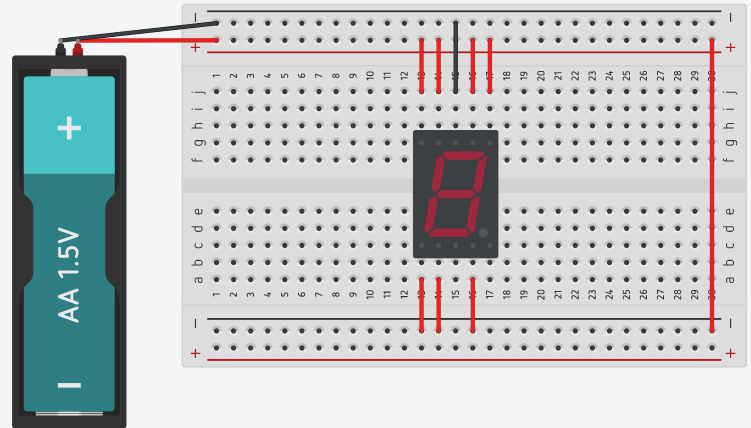

Así que ya tenemos un número, el ocho, pero se aprecia el punto decimal que en este caso no nos hace falta, así que lo quitamos.
![Representación del 8](images/6.png)
Para representar el 7, tendríamos que alimentar los diodos 7, 6 y 4 o A, B y C para que mostrará el número 7.
![Conectar para el número siete](images/7.png)
![Conectar para el número siete](images/8.png)

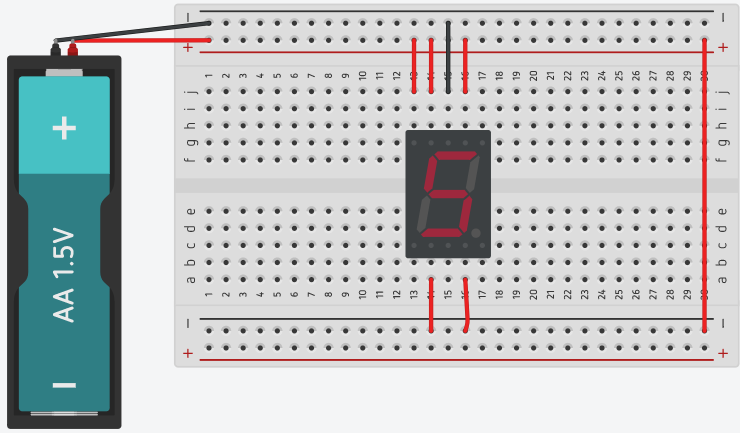

Para conseguir el seis, tendría que conectar los diodos A, C, D, E, F y G; para el 5, los diodos A, C, D, F y G, etc., etc.
![número 6 en el display](images/9.png)
![número 5 en el display](images/10.png)
Puedes darte cuenta que para representar un cierto número o letra hay que alimentar ciertos diodos del display lo que implica una cantidad de movimientos si quisieramos representar todos los números del 0 al 10 en un breve espacio de tiempo de manera manual.
Pero gracias a la electrónica, ya no necesitamos estar quitando cables y poniendolos en sus respectivos diodos para representar un número o una letra, ya que con un microcontrolador podemos realizar dicha accion sin tener que desconectar ningún cable. Y como estás en el curso de Arduino UNO, vamos a crear dicho controlador.
Pasa a la practica para empezar a trastear con el display.
