Metrónomo electrónico.
La característica principal del metrónomo es que puede ajustar la velocidad del compás del ritmo, gracias a un mecanismo llamado contrapeso. Dicho ajuste aumenta o disminuye los movimientos del péndulo que hace bajar o subir la frecuencia del péndulo. En electrónica podemos hacer lo mismo, pero de manera un tanto diferente.

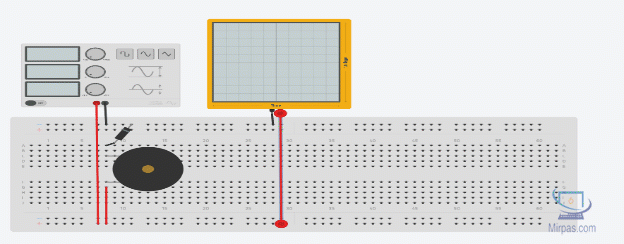

Si conectamos un altavoz a una fuente de tensión alterna de baja frecuencia con un diodo, cada vez que conduzca el diodo, se producirá un sonido en el altavoz.
Si aumenta la frecuencia del pulso alterno, el sonido se reproducirá más rápidamente. Por lo que en un metrónomo electrónico tenemos que tener en cuenta que:
● La frecuencia de los pulsos debe de estar comprendida entre la frecuencia audible.
● Necesitaremos un elemento para bajar o aumentar la frecuencia de los pulsos.
● Necesitaremos un circuito que nos genere los pulsos a dicha frecuencia.
Entonces como ya sabemos que tenemos que utilizar, vamos a hacer un circuito básico con transistores únicamente, que trabajen cargando un condensador en una red RC.
Circuito Metrónomo a transistores.

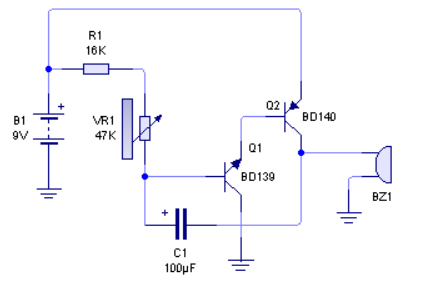

El siguiente metrónomo es un circuito metrónomo básico realizado con un par de transistores DB139 y BD138 que te permite obtener un pulso regulable mediante una resistencia ajustable.
Para montar tu circuito necesitarás los siguiente elementos:
● 1 resistencia de 16KΩ.
● 1 resistencia ajustable de 47KΩ (aunque lo recomendable es de 100KΩ).
● 1 condensador de 100uF.
● 1 transistor NPN BD139
● 1 transistor PNP BD138 o BD140
● 1 altavoz de 8Ω - 0,5W
● 1 pila de 9V.
El funcionamiento del circuito anterior es muy sencillo:
El transistor NPN y el transistor PNP están conectados en una configuración de Darlington complementario. Dicha configuración junto a los componentes R-C del circuito forman el oscilador de baja frecuencia.

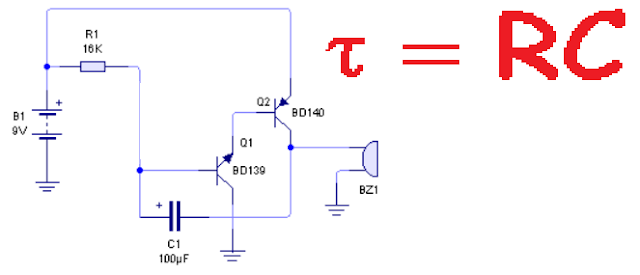

En su valor mínimo la frecuencia de oscilación viene dado por 1 dividido entre la constante de tiempo producida por la resistencia R1 y el condensador C1.
En el valor mínimo de la constante R-C (cuando el potenciómetro está a cero), la corriente por la base de En el valor mínimo de la constante R-C (cuando el potenciómetro está a cero), la corriente por la base de Q1 es máxima y eso carga al condensador C1 rápidamente porque pone a Q2 también a la saturación y cierra el circuito de carga.
Cuando el condensador está cargado, se interrumpe la circulación de corriente y el transistor Q1 pasa al corte. Eso hace pasar al corte también a Q2 y el condensador no tiene más remedio que descargarse a través del altavoz que está conectado a masa por el otro extremo.
En cuando se ha descargado el condensador, empieza otra vez a conducir el transistor Q1 a la saturación comenzando otra vez el ciclo. La frecuencia máxima que alcanza el metrónomo se da en esta condición.

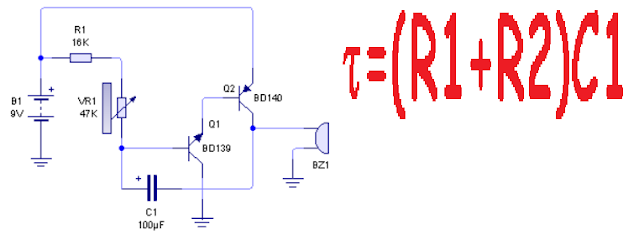

Si tenemos en cuenta la constante cuando el valor del potenciómetro es máximo, el periodo de la señal aumenta. es máxima y eso carga al condensador C1 rápidamente porque pone a Q2 también a la saturación y cierra el circuito de carga.
Cuando el condensador está cargado, se interrumpe la circulación de corriente y el transistor Q1 pasa al corte. Eso hace pasar al corte también a Q2 y el condensador no tiene más remedio que descargarse a través del altavoz que está conectado a masa por el otro extremo.
En cuando se ha descargado el condensador, empieza otra vez a conducir el transistor Q1 a la saturación comenzando otra vez el ciclo. La frecuencia máxima que alcanza el metrónomo se da en esta condición. Si tenemos en cuenta la constante cuando el valor del potenciómetro es máximo, el periodo de la señal aumenta.
Al aumentar el tiempo de carga del condensador, los transistores Q1 y Q2 están más tiempo a la saturación, por lo que se puede traducir en una disminución del pulso por el altavoz, ya que se va a tardar más tiempo en descargar y cargar el condensador.
Por lo que puedes darte cuenta que a menor resistencia, más rápido se escucharán los pulsos en el altavoz, ya que disminuye el periodo de la señal.
