Tiristores. Funcionamiento básico.
Hola curiosos. En esta entrada vamos a aprender a usar un tiristor SCR básico mediante un circuito sencillo de disparo (TRIGGER).
El tiristor es un diodo rectificador al que se le ha añadido una patilla de alimentación llamada puerta y que sirve para que el ánodo y el cátodo del tiristor se pongan en contacto, ya que por defecto, de acuerdo a la estructura interna del tiristor, no están en contacto dichos cristales.

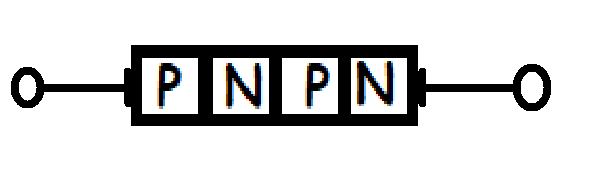

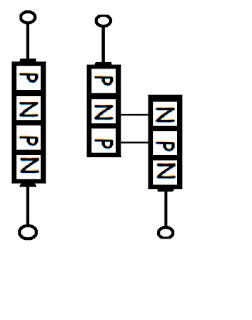

En la estructura anterior puedes ver un diodo Schockley. El tiristor original. En este tiristor, para que los cristales de los extremos condujeran había que aplicar una tensión de cebado en los terminales, es decir, una alta tensión al cristal P y N de los extremos para que empezara a conducir. Si lo miramos de otra forma, el tiristor puede considerarse como dos transistores. Uno PNP y otro NPN conectados en Darlington realimentado.

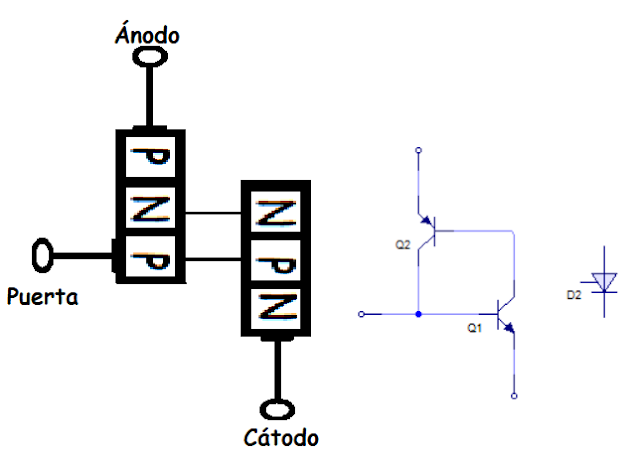

Pero si agregamos una patilla al diodo interno PN (positiva), el diodo conducirá sin tener que aplicar alta tensión al diodo.
Así podemos decir que el tiristor puede convertirse en un pestillo electrónico que permite el paso de corriente sobre el diodo cuando aplicamos un pulso sobre la puerta. Y lo curioso de todo es que el paso de corriente se mantiene aunque se desconecte el pulso de dicha puerta.
Características.
Hay que tener 3 cosas en cuenta con los tiristores:
● La tensión de entrada es la tensión necesaria para disparar un tiristor (es decir que conduzca). La fórmula siguiente te muestra la forma de calcularla:
Siendo VGT, la tensión mínima de disparo.
● También hay que tener en cuenta el disparo de la puerta, ya que, como un SCR está conectado a la base de un transistor y por su salida a la base del otro, hay que vencer una tensión de barrera de potencial y que suele rondar los 0,7V.
● Existen muchos otros valores, como por ejemplo la corriente de mantenimiento IH, la cual es la corriente mínima que debe de circular por el diodo para que éste no entre al corte.
Podrás ampliar conceptos sobre el tiristor en la siguiente dirección:
En el siguiente vídeo hablaré un poco sobre los tiristores, su uso y funcionamiento y además crearemos un circuito que encenderá una tira led cuando apliquemos tensión a la puerta.
