Emisora experimental.

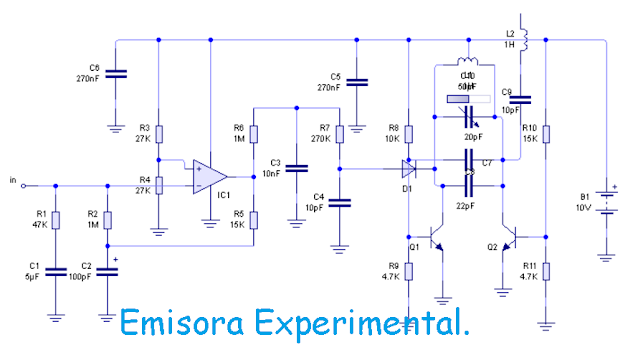

En esta entrada vamos a crear una emisora experimental. Lo primero que necesitarás son los componentes necesarios para la construcción de la misma que te paso a detallar, partiendo del siguiente circuito:
Necesitaremos los siguientes componentes eléctricos:
● R1 = 47 KΩ1/4 W
● R2 = 1 MΩ 1/4 W
● R3 = 27 KΩ1/4 W
● R4 = 27 KΩ1/4 W
● R5 = 47 KΩ Potenciómetro
● R6 = 1 MΩ 1/4 W
● R7 = 270 KΩ 1/4 W
● R8 = 10 KΩ 1/4 W
● R9 = 4,7 KΩ 1/4 W
● R10 = 15 KΩ 1/4 W
● R11 = 4,7 KΩ 1/4 W
● C1 = 5 µF Electrolítico
● C2 = 100 pF Poliéster
● C3 = 10 nF Cerámico
● C4 = 10 pF Cerámico
● C5 = 270 nF Poliéster
● C6 = 270 nF Cerámico
● C7 = 22 pF Cerámico
● C8 = 22 pF Cerámico
● C9 = 10 pF Cerámico
● C10 = Trimmer de 4/20 pF
● IC1 = Circuito integrado LM741
● TR1 = Transistor NPN 2N4427 o equivalente.
● TR2 = Transistor NPN 2N4427 o equivalente.
● D1 = Diodo Varicap BB105G o equivalente.
Puedes montar el circuito en una placa board o crear un circuito impreso como el que te muestro a continuación.
Características funcionales.
El circuito funciona con una alimentación de entre 9 a 15V de tensión continua. Asegúrate que la tensión rectificada sea lo más estable posible por lo que te recomiendo que uses un rectificador con filtro y regulador como el siguiente.
En cuanto a la potencia de transmisión, la potencia varía entre algunos 1W hasta los 3W según la tensión de alimentación y la antena adecuada; y su frecuencia de funcionamiento es variable de 88MHz hasta los 108MHz, por lo que cubre todo el espectro radiofónico español.
La distancia que puede transmitir varia de acuerdo a las condiciones meteorológicas, pero puedes cubrir una distancia de entre 100 y 300 metros en buenas condiciones incluso llegar a un par de kilómetros si tienes un buen acoplamiento óptimo con una buena antena y el circuito en un día estupendo.
El circuito tiene buena estabilidad de frecuencia pero necesitarás que el diodo Varicap esté alimentado por una tensión estable y bien filtrada ya que sino traspasará a la etapa del modulador las inestabilidades eléctricas y afectará a la señal transmitida en la antena. Pero este diodo puede ser sustituido por un diodo habitual tipo 1N4407 como detector.
En cuanto a la bobina usada en el circuito modulador, utiliza un hilo de cobre esmaltado (o no), de 1mm de diámetro, que tenga 5 vueltas y un tamaño de 10mm. Para ello, usa un bolígrafo y utiliza el cuerpo para enrollar el hilo de cobre y hazle 5 vueltas. obtendrás un bobina de éste tipo.
Para el punto medio, suelda en la tercera o segunda espira un hilo de cobre (que será el que irá conectado a la tensión positiva directamente). Los otros extremos de la bobina irán a conectados al circuito resonante en paralelo (condensadores variables), en paralelo con la antena.
Para terminar hay que indicar que los transistores finales estarán sometidos a una potencia elevada, por lo que se calentarán en exceso. Eso obliga a que se inserten unos refrigeradores para que evacuen parte del calor generado y eviten dañarse.
Además el consumo del circuito es alto ya que tiene un consumo de entre 300 y 400mA, lo que se puede decir que consume casi lo mismo que un cargador de móvil.
Os dejo el vídeo del montaje de la emisora experimental, por si os animais a ensamblarla.
Alternativas de pago.

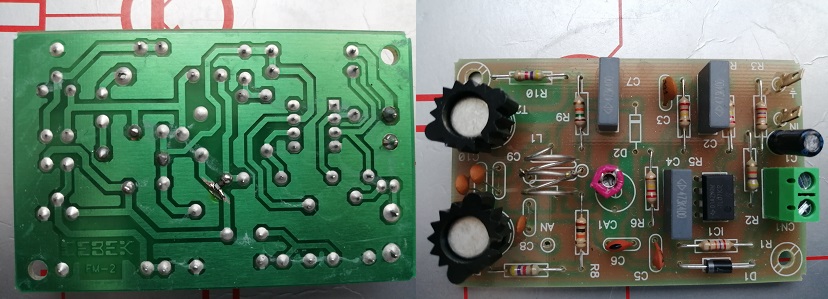

Puedes pagar placas o módulos electrónicos tipo CEBEK para que practiques con un sistema radiante electromagnético.
El precio de esta emisora es de unos 35€ (en España), por lo que recomiendo que te construyas tu mismo la emisora y aprendas con los fallos que puedan surgir a la hora de ajustarla y puesta en marcha. Pero eso es a tu elección.
Os dejo el vídeo para que veais la comparación de los módulos y el resultado de los mismos de ésta emisora experimental.
