Reparación de cargador eléctrico.

A menudo ocurre que, y debido a la cantidad de dispositivos disponibles en nuestro día a día, tengamos el armario de los "trastos" llenos de cargadores. Eso suele dar paso a roturas de algunos de ellos por accidente o caída.

Rotura de cableado por accidente

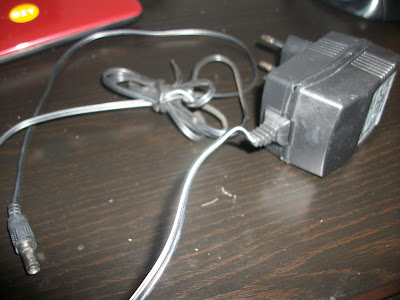

En esta entrada veremos como podemos comprobar el cargador que creemos roto de una manera rápida. Aquí el cargador que tengo que comprobar o reparar.

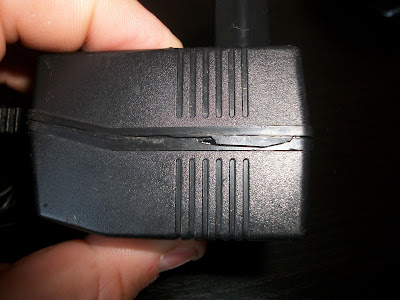

Cargador roto con raja en chasis

Como puedes ver en la siguiente imagen el cargador se ha caído al suelo y se a producido una brecha en la caja del transformador, lo que podría ser peligroso para la carga de tu dispositivo.

Entonces no queda otro remedio que comprobar como está internamente el dispositivo.

desmontaje de un cargador de red de 12V

Primer paso: Revisar el cargador.

Es importante que revises el estado de los elementos que pueda tener el cargador por dentro. Por defecto todos los cargadores de móviles tendrán un transformador y un rectificador de corriente para transformar la corriente alterna en corriente continua. Además suelen tener un filtro pasivo para reducir el rizado de la tensión rectificada, aunque para cargar baterías de litio no es imprescindible que sea muy bueno el filtro.

Has de prestar atención sobre todo al transformador, ya que al tratarse de un elemento electromecánico suele ser propenso a no reaccionar bien a los golpes.

También has de comprobar que no existan componentes quemados o que el cableado de conexión no presente tirones, conexiones malas o flojas.

Si el examen visual está bien, puedes pasar al examen eléctrico.

Segundo paso: Comprueba con el Tester.

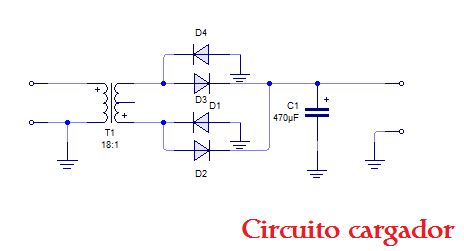

En la siguiente imagen puedes ver un circuito básico de un cargador de móvil. Este está formado por un transformador (sin punto medio aunque en la imagen aparezca), un rectificador de tensión formado por 4 diodos rectificadores 1N4001 y un condensador de 470uF y 25V.

Circuito rectificador del cargador

El funcionamiento del circuito es muy básico: La corriente alterna que llega por una de las fases del transformador es positiva, conduce el diodo rectificador D3 y D2, cargando el condensador a una tensión de salida del transformador.

Cuando cambia la polaridad, conducen los diodos D2 y D4, cargando el condensador y obteniendo una salida de 12,15V.

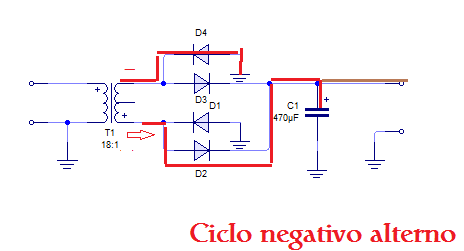

Funcionamiento de una rectificador de un cargador

Revisión del transformador.

Lo primero que tienes que comprobar es la resistencia física que tienen los dos bobinados del transformador, primero el primario y después si la resistencia no devuelve un valor raro, el bobinado secundario. Por norma general, un primario tiene más cableado bobinado por lo que debe de aparecer más resistencia física.

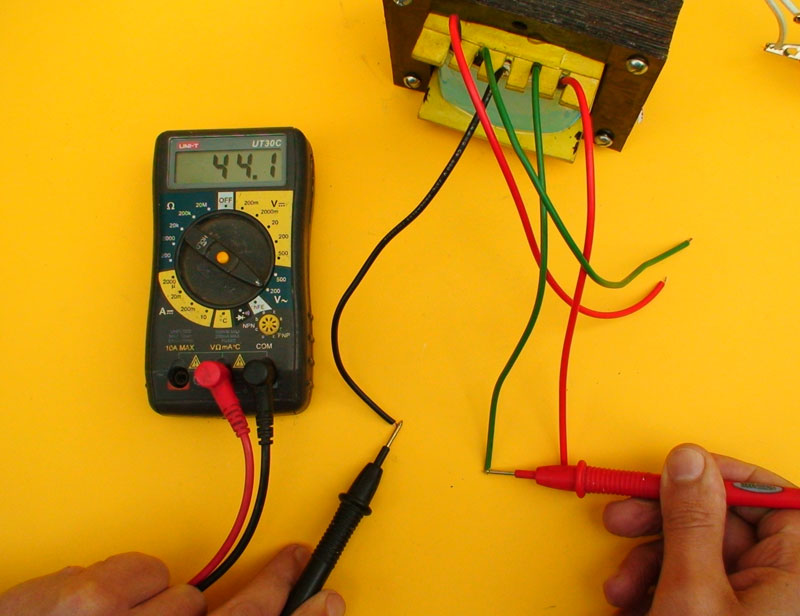

Medición de las bobinas de un transformador con tester

Como es un transformador reductor, el número de espiras del secundario será menor al número de espiras del primario para obtener una tensión de 12,15V. Y teniendo una relación de 18:1, al entran 230V en el primario, deberán de salir aproximadamente 12,15V en el secundario, por lo que sin tener en cuenta el coeficiente de autoinducción, el efecto Joule, y demás factores que afectan a la impedancia de una bobina, el secundario debe de ser muy bajo respecto a la resistencia del primario (en torno a un 0,1% respecto a la resistencia del primario.

Si no nos devuelve dicho valor un valor significativo en el secundario respecto al primario, puede ser causa de fallo.

Rectificadores.

Se suelen comprobar con el tester en modo de comprobación de diodos y se medirá de forma que el positivo del tester se conectará al ánodo del diodo a comprobar. El negativo del tester irá al cátodo del diodo rectificador.

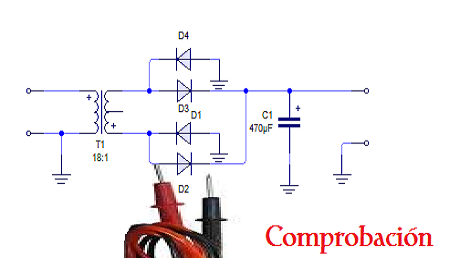

Medida de los diodos rectificadores del circuito de alimentación

Los valores obtenidos derivan de una corriente que pasa por el diodo y cuyo valor se compara con una caída de tensión interna del tester.

Cuando lo conectas en inversa, es decir el negativo del tester al ánodo y el positivo del tester al cátodo, no se debería de marcar ninguna señal ya que el diodo está polarizado inversamente. Si se te muestra señal alguna en inversa, dicho diodo rectificador está mal.

Condensador de salida.

El condensador no es importante de comprobar pero puedes comprobar la presencia o ausencia de tensión cuando conectar el cargador (si todos los pasos previos están bien). Observa que cuando desconectas la fuente de alimentación de la red, el condensador debe de tener carga acumulada y por lo tanto se descargará poco a poco el condensador.

Recuerda que un condensador en un circuito de alimentación solo cumple la función de filtrado. Y aunque parezca que no es importante, una rotura del condensador de salida, producirá que la tensión de salida no sea estable y que sea una tensión pulsante que podría afectar a los aparatos en los que se conecte.
