LOGOSOFT V8.

En esta práctica vamos a instalar el producto LOGOSOFT que es un simulador de PLCs para la marca Siemens y que nos permitirá crear circuitos digitales en formato de anagrama lógico y a la vez, comprobar el resultado de la operación lógica gracias a su simulador integrado.

LOGOSOFT ofrece soluciones para aplicaciones domésticas y de la ingeniería de instalación como por ejemplo, alumbrado de escaleras, iluminación exterior, toldos, persianas, alumbrado de escaparates, etc. También puede ofrecer soluciones para ingeniería de armarios de distribución, así como para ingeniería mecánica y construcción de máquinas y aparatos como por ejemplo, sistemas de control de puertas, sistemas de climatización, bombas para agua pluvial, etc. Se puede usar como:

● Puede encender una lámpara en intervalos regulares, o bien subir y bajar las persianas mientras está de vacaciones.
● Calefacción central: LOGOSOFT hace que la bomba de circulación funcione sólo si se necesitan realmente agua o calor.
● Sistemas de refrigeración: LOGOSOFT puede descongelar sistemas de refrigeración en intervalos regulares para ahorrar costes de energía.
● Es posible alumbrar cualquier habitáculo en función del tiempo, incluso alumbrado externo según luminosidad.
● El control de cualquier automatismo ahorrando mucho cableado.

Y muchas más cosas, pero además todo esto es capaz de hacerlo utilizando interruptores y pulsadores corrientes en el mercado, lo que simplifica la instalación de un sistema doméstico. También se puede conectar LOGOSOFT directamente mediante el conector USB para cargarlo directamente a tu PLC de Siemens favorito. Aunque nosotros lo usaremos como simulador de circuitos digitales.

Instalación de LogoSoftV8.

Para la instalación de LogoV8, descargaremos el producto de la siguiente dirección.

Descargarás el enlace desde MEGA directamente donde pone "Download LOGOSoft Comfort V8.0" y si quieres, más abajo en la misma página está la actualización. Una vez descargado, descomprime el archivo y dentro del directorio del paquete descomprimido, dentro del directorio CDROM estará el archivo para instalar. En mi caso está en el directorio "LOGO!Soft Comfort V8.0\CDROM_Installers\Disk1\InstData\Win64\VM\". NOTA: Puede que el directorio sea diferente según la versión que te bajes (Windows, MAC o LINUX).

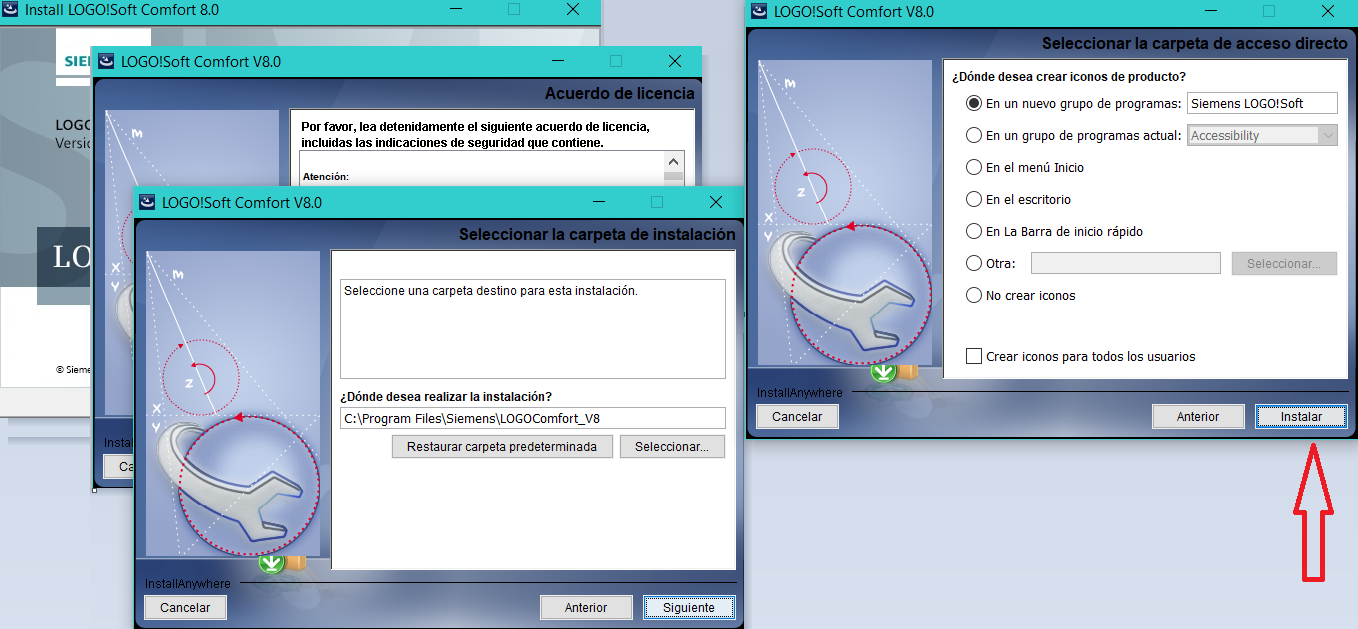

El proceso de instalación no difiere al de cualquier otro programa. Pero llegado un punto en la instalación te indicará si quieres instalar el controlador de USB para poder cargar tus proyectos al autómata. Esa elección es voluntaria. Yo no lo he instalado, pero si tienes un portatil y lo usas para conectarte a dispositivos externos y cargar programas, puede ser una solución.

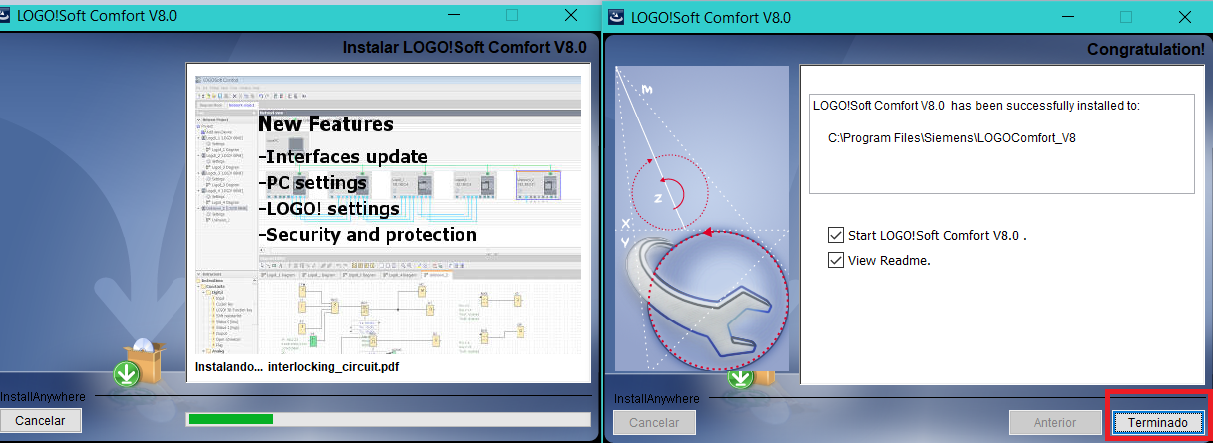

Al pulsar sobre el botón de Instalar, empezará la instalación del programa. Y cuando termine de instalarse podrás abrirlo y empezar a programar y a simular los circuitos digitales en un anagrama lógico.

Funcionamiento básico.

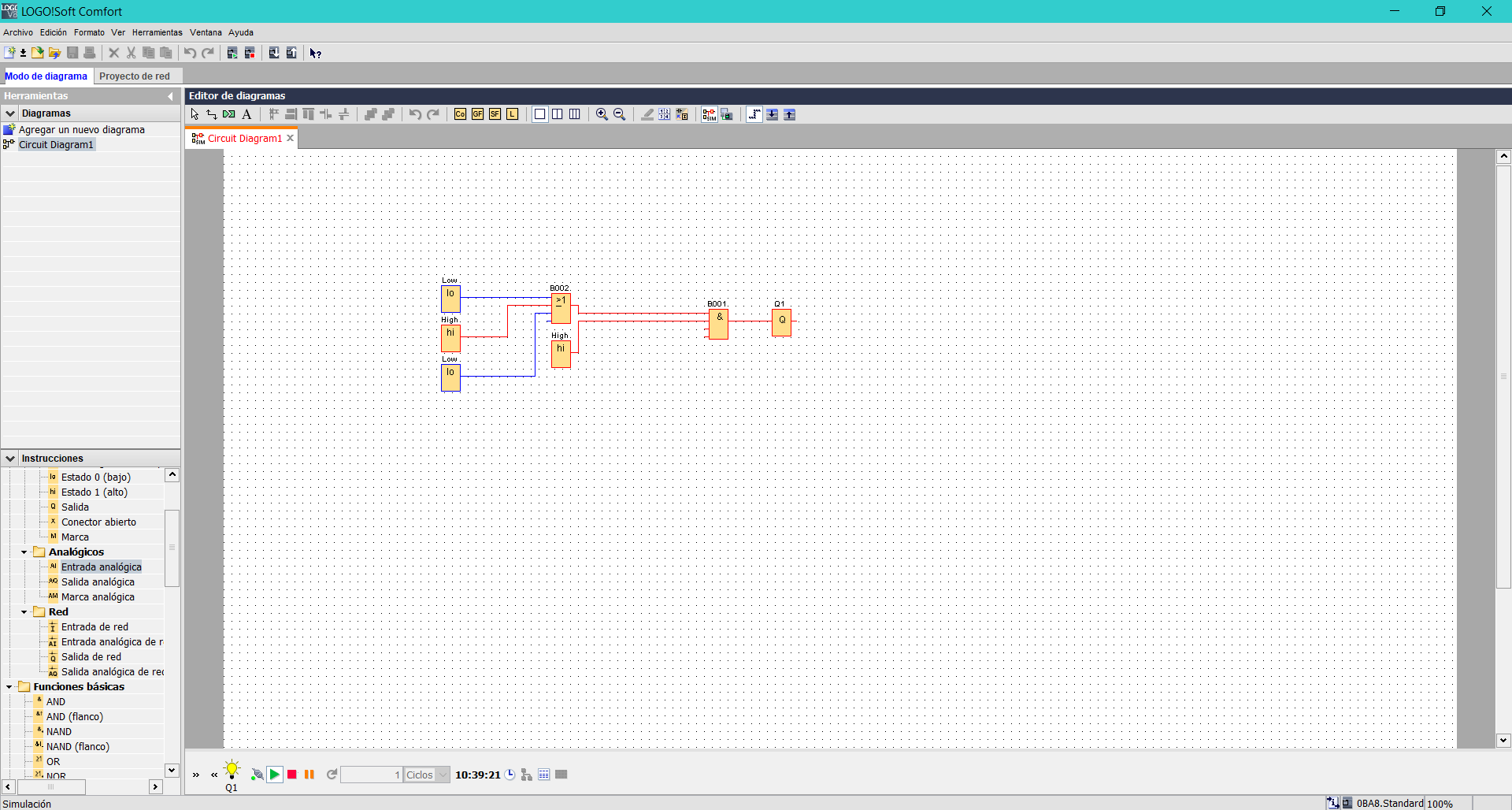

Cuando abres el programa, puedes ver una interfaz gráfica de principios del 2000. Eso es que es un programa antiguo pero funcional. En la parte izquierda de la ventana tiene un TabControl con dos pestañas, que forman el Cuadro de Herramientas. En la primera pestaña (que será la que más usemos), está el Modo de Diagrama, junto a las Herramientas que usaremos en nuestros anagramas. La segunda pestaña del TabControl, servirá para conectar el circuito simulado en red a través de un protocolo al PLC que queremos cargar la nueva configuración (para más información visita la página del fabricante).

En la zona central, verás el Editor de Diagramas, en donde podrás insertar tus objetos para crear tu circuito lógico. Y para terminar en la zona del pie del programa verás la ventana de simulación que te servirá para cargar tus objetos y utilizarlos con el método copiar - arrastrar y también para ver una simulación del resultado de tu circuito diseñado.

En la ventana del editor de diagrama tienes una serie de herramientas básicas como son herramientas de Edición en las que puedes conectar pistas o cortarlas, a la vez que tienes la herramienta propia de Selección para poder manipular objetos del plano; o las propias herramientas de manipulación de objetos en el plano respecto a otros objetos:

A continuación, tienes el acceso rápido de herramientas que te permite escoger herramientas, objetos, funciones y todo lo relacionado con las acciones más básicas de un circuito digital como por ejemplo temporizadores, motores, etc.

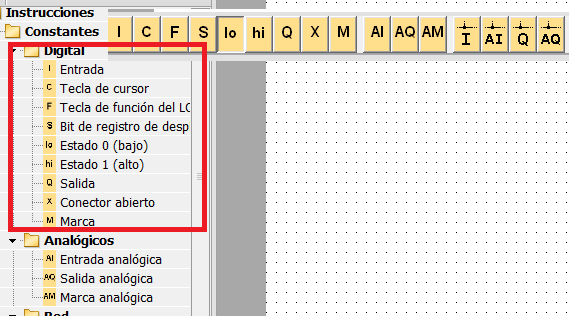

Para cada control se abrirá en el pie de página una serie de controles y funciones que puedes usar en tu diagrama esquemático digital. Así Co, implica instrucciones digitales, analógicas y de red. Estos son los objetos que usarás en tu proyecto como entradas, salidas, puertas, registros, estados lógicos, etc.

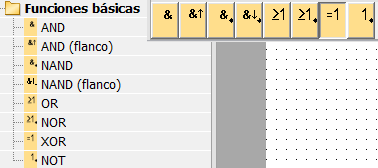

La opción GF, son las funciones lógicas básicas vistas en la clase teórica y que puedes, igual que los objetos arrastrar y colocar en tu página de proyecto.

Las otras dos opciones SF y L, muestran funciones avanzadas como temporizadores, retardos, relés, reloj, señales, ondas, etc., además de permitir guardar los datos (registro de datos).

En la misma barra de herramientas del diseño también tienes el botón Simulación , que te permitirá ver el resultado de la operación lógica del circuito mediante una bombilla situada en el menú del pie de página.

Con todos estos datos básicos que te he proporcionado, ya puedes empezar a trastear con tus circuitos digitales. Para conocer el funcionamiento detallado del aplicativo y como configurar su PLC virtual, visita la página del fabricante, pues este no es el fundamento de este curso.

Muchas gracias y espero que sigas formándote en mirpas.com.
