Circuitos con transistores e integrados.

Integrado LM360M.

En esta práctica vamos a completar el amplificador que empezamos a crear en la anterior práctica agregándole una etapa final de potencia que nos la proporcionará un circuito integrado LM360M y cuya hoja de caracterísisticas pongo a tu disposición.

características del LM360

Entre las características principales podemos establecer que no requiere de gran alimentación para operar ya que con una tensión de entre 4 y 12 voltios la salida obtenida tiene un nivel suficiente como para excitar un altavoz. La ganancia de señal puede oscilar de entre los 20 a los 200 hFE dependiendo de la configuración del circuito, además de tener baja distorsión de la señal de salida.

características de los pines del LM360

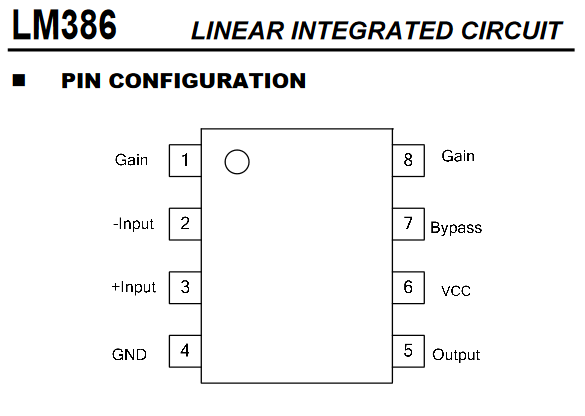

En la anterior imagen puedes ver la conexión de sus pines y en la siguiente, podrás ver la estructura interna del LM360:

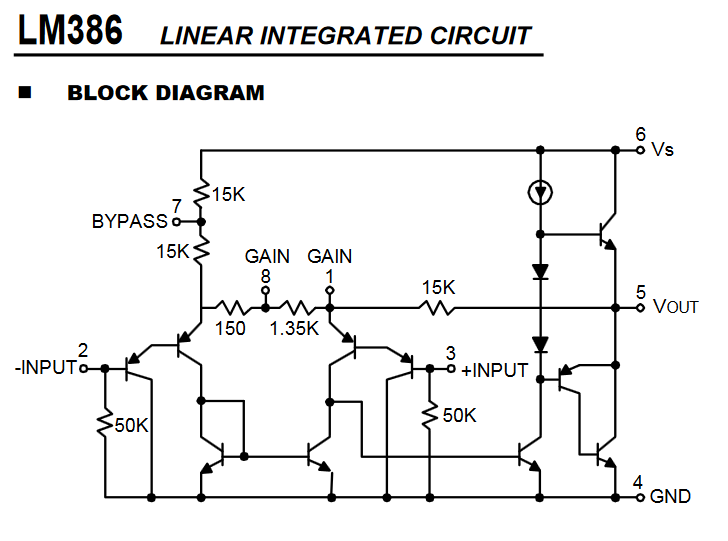

constitución interna del LM360

Como puedes ver internamente está compuesto de una serie de transistores, diodos y resistencias ordenadas correctamente para producir el efecto deseado de la amplificación de señal.

Circuito amplificador

El circuito amplificador del LM386N está formado por un amplificador de baja tensión y poco ruido. La caracterísistica principal a la hora de utilizar este integrado es que lo podemos usar sin tensión preamplificada, ya que la tensión de entrada no requiere de unos valores mínimos de tensión. Pero podrías utilizar la entrada del integrado de señal acoplada a la salida del preamplificador de la práctica anterior siempre que adaptes las etapas.

El fabricante nos propone 3 circuitos básicos:

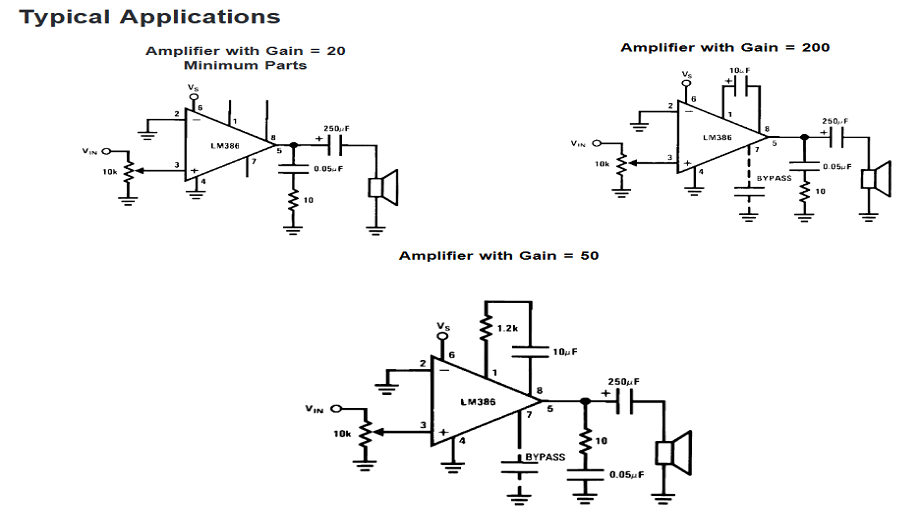

varios tipos de amplificadores lm386

He decidido utilizar el segundo circuito que nos puede proporcionar hasta 200 de ganancia respecto a la entrada, además de necesitar muy pocos componentes para funcionar.

Para la construcción del mismo solo necesitarás los siguientes materiales:

● 1 LM386N
● 1 Resistencia de 10Ω
● 1 Condensador de 1µF
● 1 Condensador de 0,47µF
● 1 Condensador de 220µF
● 1 Condensador de 100µF

El ensamblaje del circuito lo puedes ver en la pestaña de videos. Observa que el montaje del circuito es muy básico y que con pocos componentes tienes un amplificador útil.
