Transformadores. Montaje de fuente de alimentación básica.
En la lección teórica has estudiado las características de los circuitos resonantes serie y paralelo. Dichos circuitos tienen múltiples aplicaciones en los circuitos electrónicos, algunas mencionadas, pero agregaremos más datos prácticos de los mismos.
Transformador como adaptador de impedancias.
Es una configuración especial del transformador ya que no está aislado el primario del secundario.
El autotransformador es un transformador que posee parte del primario y del secundario común a ambos. En el dibujo puedes ver como de una única bobina parten varias salidas, así pues el primario y el secundario están unidos en una misma bobina; pero la tensión de salida del secundario la designa el lugar en donde se conecte el conductor de salida en la espira. Se suele utilizar este autotransformador por razones de costo. Su diseño esta inspirados en los divisores de tensión.

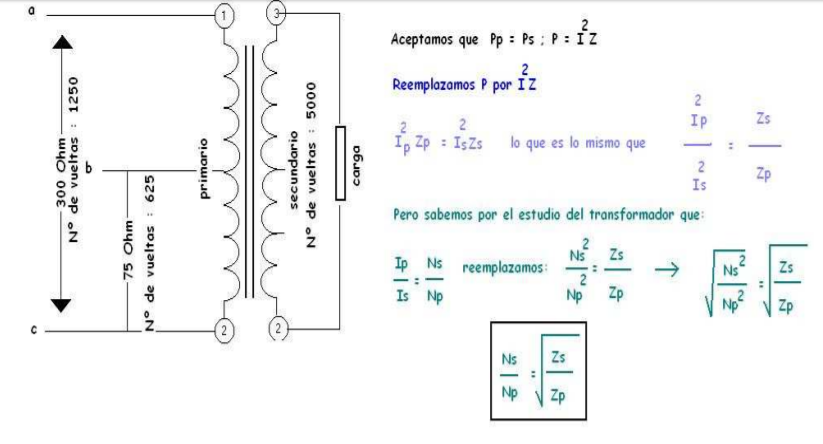

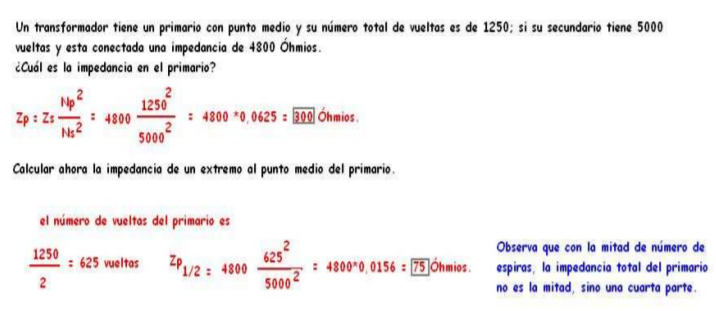

El transformador como adaptador de impedancias.
El transformador no solo sirve como elevador o reductor de tensión o para aislar equipos de la red, sino que permite acoplar dos partes de un equipo, adaptando sus impedancias para un mejor rendimiento. Echa un vistazo a este enlace para entenderlo.
Fuente de alimentación sencilla.
Para empezar a abrir apetito, vamos a crear nuestro primer circuito electrónica creándo y diseñando una fuente de alimentación sencilla.
Esta fuente va a disponer unicamente de un rectificador en puente y un filtro básico, ya que en futuros proyectos iremos añadiendo nuevos módulos a nuestra fuente de alimentación.
Los elementos que necesitaremos son:
| un transformador reductor |  |
| Un rectificador en puente B250C |  |
También necesitarás un condensador electrolítico de 100 µFaradios y 25V y una resistencia de 1KΩ. Ten cuidado en el montaje del circuito ya que puedes sufrir altercados físicos producidos por factores eléctricos o humanos.

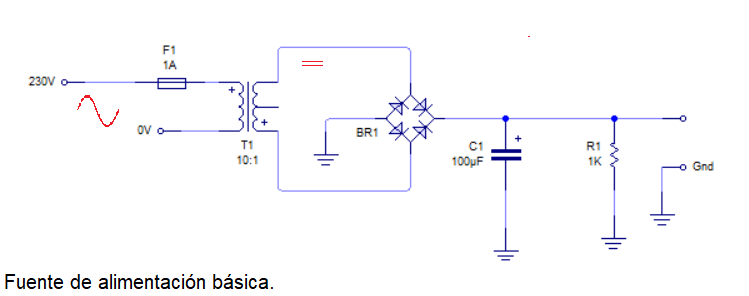

El circuito a montar es el siguiente:

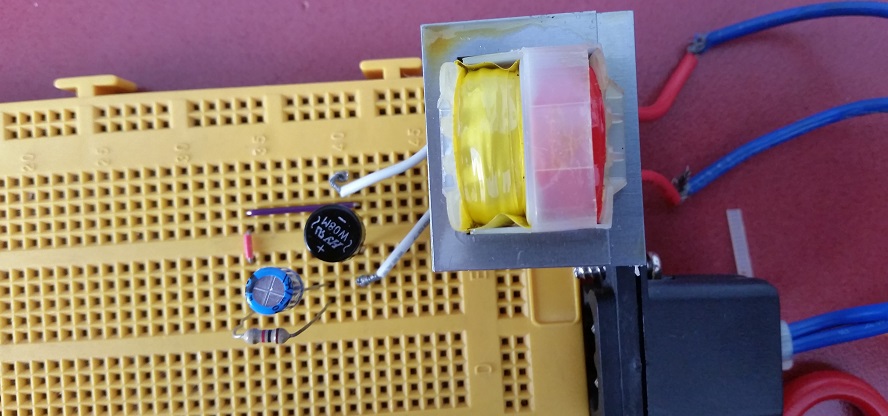

Para el montaje del circuito de momento lo montaremos sobre una placa Protoboard
Como puedes ver el montaje es muy simple. Saca los terminales del secundario y los conectas al puente rectificador en la parte donde pone los simbolos ~. Estos terminales no tienen polaridad así que da igual la conexión de los mismos. Del terminal + del puente, conectaremos el terminal positivo del condensador electrolítico y en paralelo la resistencia de carga.
NOTA: esta línea positiva será de la que se sacará la alimentación positiva rectificada.
Desde el terminal - del puente, lleva unos "jumpers" para conectar el negativo del condensador electrolítico y la resistencia, para así cerrar el circuito eléctrico. La salida de alimentación estará comprendida entre el extremo positivo de la resistencia de carga y el extremo negativo.
Bueno, pues espero que te haya servido ésta práctica y hayas sido capaz de crear tu primera fuente de alimentación. Ahora si quieres completar la información del temario, visita el enlace del vídeo y después realiza el test para evaluar tus conocimientos. Gracias.
