Arduino UNO.

Placa Arduino UNO

Bienvenidos a este curso de iniciaci贸n a Arduino UNO en el cual, aprender谩s a manejar el hardware y software electr贸nico m谩s famoso del momento.

驴Por qu茅 estudiar Arduino UNO? Pues porque todo aprendiz de electr贸nica o maestro de las telecomunicaciones deber铆an de aprender o repasar conocimientos, y el Kit de Arduino UNO te permite la posibilidad de, tanto si eres ingeniero como si eres estudiante, continuar tu formaci贸n y aprender nuevas metas.

驴Qu茅 te recomiendo? Pues te recomendar铆a que repasaras los cursos de electr贸nica b谩sica para que no tengas problemas a la hora de realizar ciertos proyectos electr贸nicos con la placa Arduino UNO. Si eres un experto, realiza el curso disfrut谩ndolo y rememorando tus comienzos.

驴Por qu茅 Arduino UNO? Arduino y sus variantes, poseen una licencia GPL (General Public Licence), lo que significa que posee una licencia p煤blica general y que cada uno es propietario de los derechos de su Arduino y el software que descarga y usa en el IDE. Al no ser un hardware y software propietario se pueden abaratar precios y hacerlo accesible a todo el mundo que, claro est谩, compre un Arduino UNO en centro dedicados a su venta.

驴Empezamos? Solo si quieres aprender o repasar conceptos que te ense帽ar谩n los secretos de este conjunto tan de moda en este momento de comienzos del siglo veintiuno.

Arduino UNO.

Arduino UNO es una placa de circuito impreso que utiliza el microcontrolador ATmega.

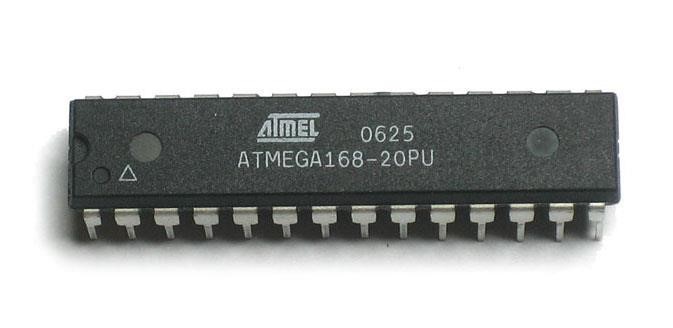

Controlador Atmega

Existen varios modelos del microcontrolador ATmega, pero los m谩s usados son los modelos ATmega8, Atmega168 y ATmega 328. Aunque en este curso utilizaremos el ATmega328, los mismos principios, software y principios valen para cualquiera de mencionados, incluso tambi茅n para la versi贸n SMD (montaje superficial), del microprocesador.

El microcontrolador ATmega328 tiene 28 patillas en su configuraci贸n PDIT, que es la que usaremos en este curso. Con 8 bit puede proporcionar 8Kbytes para programaci贸n de sistemas programables FLASH. Puedes ampliar informaci贸n en el siguiente ENLACE.

ARDUINO UNO.

La placa Arduino UNO es una placa impresa con los componentes necesarios para que el usuario lo conecte v铆a USB al ordenador y empezar a utilizarlo. Las principales caracter铆sticas son:

● Microcontrolador ATmega328.
● Tensi贸n de entrada 5V.
● Tensi贸n recomendada de 7 a 12V.
● Tensi贸n de entrada l铆mite de 6 a 20V.
● 14 pines de entrada y salida digital.
● 6 pines de entrada y salida anal贸gica.
● Corriente m谩xima de entrada y salida por pin, 40mA.
● Corriente para la salida de 3,3V, 50mA.
● Memoria Flash de 32Kb: o 0,5Kb son usados por el bootloader.
SRAM de 1Kb de memoria.
● Velocidad del reloj de 16MHz.

De acuerdo a su configuraci贸n, tambi茅n dispone de varios sub elementos para obtener una alimentaci贸n externa mediante conexi贸n Jack por fuente de alimentaci贸n externa. Adem谩s de una conexi贸n de USB tipo B para la conexi贸n a un puerto USB tipo A de un ordenador.

Las entradas y salidas anal贸gicas aceptan valores de 0 a 5 voltios. Y los terminales marcados con GND son las masas a tierra.

Requisitos.

Para poder seguir 茅ste curso deber谩s de disponer por lo menos de la placa Arduino UNO y algunos elementos externos. Pero te recomiendo que empieces por comprar un kit de desarrollo y experimentaci贸n ya que te vienen una serie de elementos y la placa montada con la que empezar a trastear con tu placa Arduino UNO.

Para comprarte un kit de experimentaci贸n con todos los elementos necesarios para empezar a desarrollar, visita la siguiente p谩gina web: Distribuidores Arduinos. Y despu茅s selecciona tu pa铆s de origen y escoge el distribuidor que m谩s te satisfaga. Yo he elegido la web de Electan y me han mandado el kit r谩pidamente y sin ning煤n tipo de problemas por unos 90 euros (Seguramente el precio sea muy inferior en la actualidad). Pero que no necesitas el kit si est谩s familiarizado con la electr贸nica y los microprocesadores.

A continuaci贸n te har茅 una lista de lo que necesitar铆as:

● Una placa Protoboard de por lo menos 400 pines.

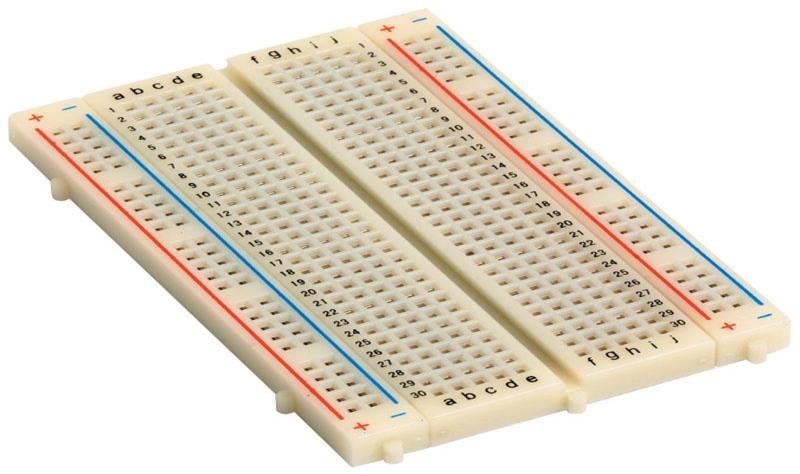

placa protoboard

● Cableado y jumpers de diferentes longitudes para el montaje en la placa.

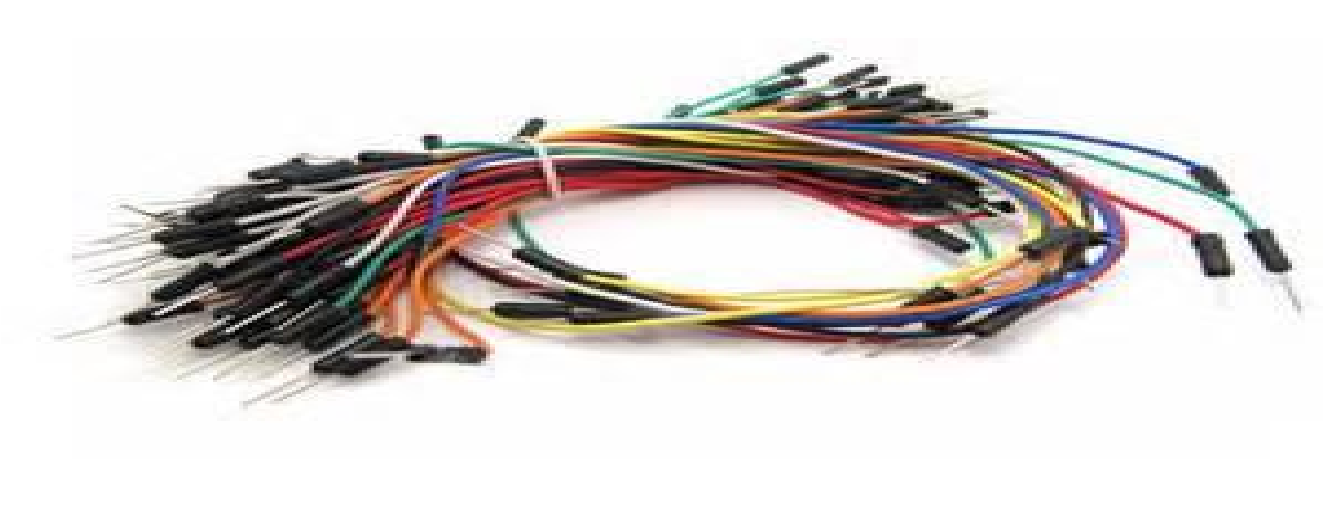

cableado y puentes varios

● Resistencias variables y potenci贸metros de 10K惟 principalmente.

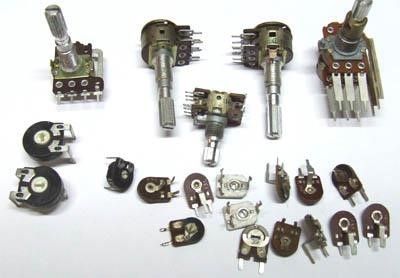

potenciometros varios

● Diodos Led de varios colores (rojo, verde y amarillo), y diodos RGB (con tres terminales).

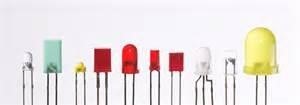

diodos Leds varios

● Condensadores electrol铆ticos de 100碌F.

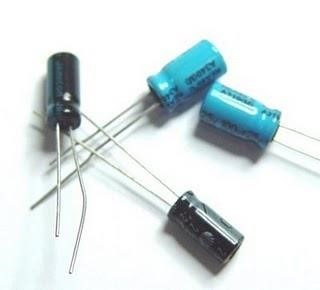

condensadores de 100microF

● Resistencias de 330惟, 1K惟 y 10K惟 a 录 vatio.

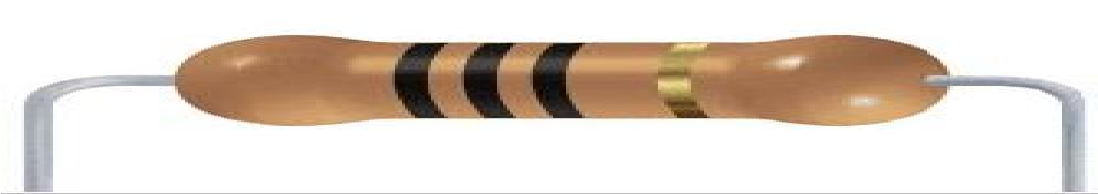

resitencia de un cuarto de potencia

● Fotorresistencias.

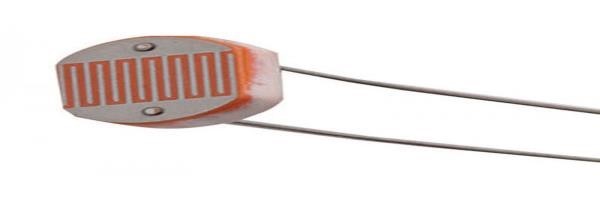

fotorresistencia

● Diodos rectificadores 1N4001 - 1N4007.

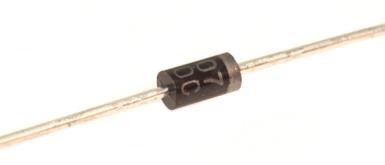

diodos rectificadores.

● Pulsadores.

pulsadores

● Cable USB.

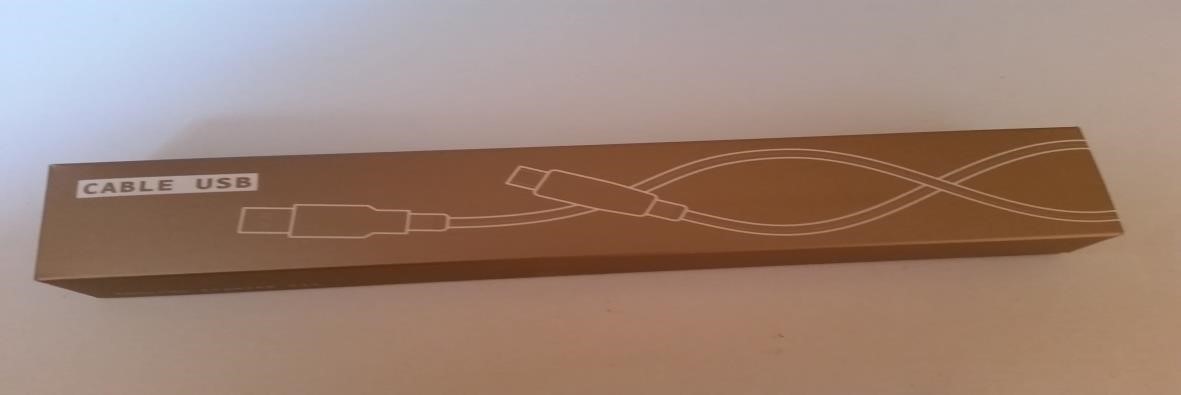

cable usb tipo B

En los Kits de desarrollo pueden venir m谩s componentes como servomotores, zumbadores, sensores, termistores, etc., etc. Pero siendo justos aqu铆 he descrito lo necesario para poder empezar de manera b谩sica en el mundo del Arduino UNO.

Fuente de alimentaci贸n.

Para los proyectos iniciales utilizaremos el cable de alimentaci贸n USB que conectaremos a la placa Arduino UNO y a nuestro ordenador. Tienes que saber que el puerto USB del ordenador limita la cantidad de corriente a 500mA, pero se puede sobrepasar dicho valor cuando conectamos m谩s dispositivos a otros puertos libres (sobre todo reactancias como ventiladores o acumuladores).

Para evitar una corriente mayor, la placa Arduino viene provista de un circuito regulador que limitar谩 la corriente cuando se conecte mediante USB.

Para proyectos m谩s avanzados necesitaremos mayor cantidad de corriente y vendr谩 dada por la fuente de alimentaci贸n que conectemos al Jack de alimentaci贸n principal. A continuaci贸n te explico c贸mo conectar una fuente de alimentaci贸n externa a la placa Arduino UNO.

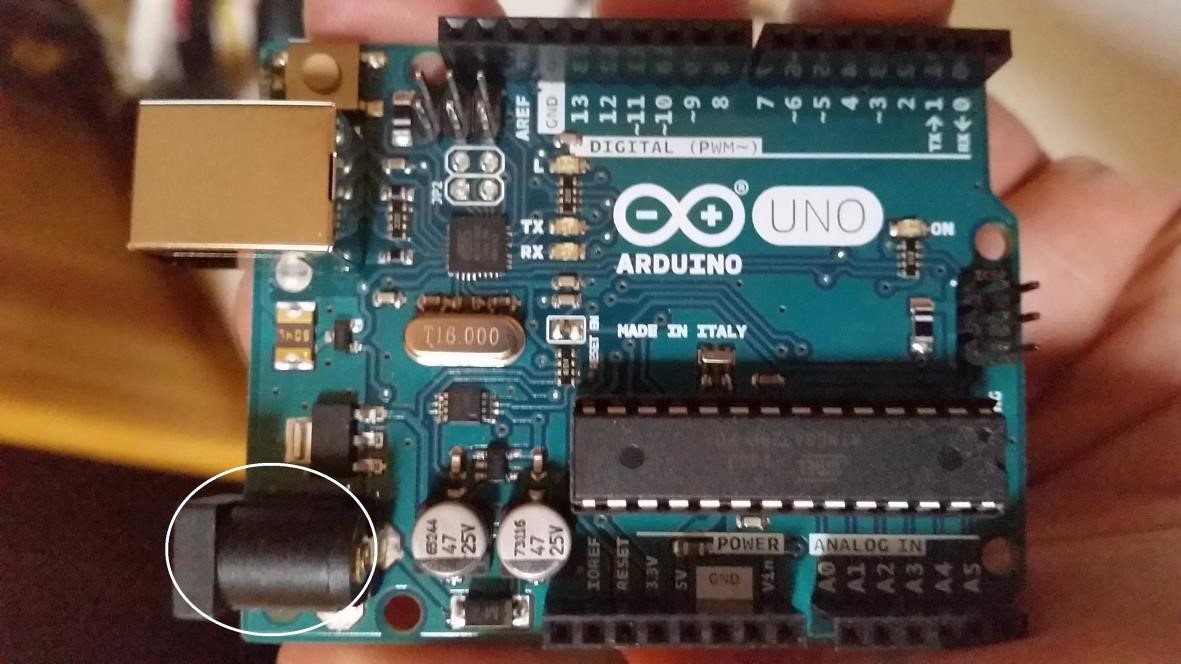

placa arduino con fuente auxiliar

O bien lo conectas a trav茅s del conector Jack a una fuente de alimentaci贸n de entre 6 y 25V m谩ximo de tensi贸n continua.

fuente de alimentaci贸n externa

Y la otra opci贸n es conectarlo a los pines VIN y GND teniendo en cuenta que el terminal VIN es el positivo y el GND es negativo tambi茅n de tensi贸n continua.
