Contador de décadas digital.
En esta sencilla práctica vamos a montar el contador de 0 a 9 y os voy a indicar los pasos que tendréis que ir haciendo para conectarlo correctamente. En el siguiente enlace a mi página web, te muestro el funcionamiento del contador de 0 a 9 con un display de 7 segmentos y con cada pulsación del pin 14 del codificador, se muestra un nuevo número en el display a la salida del descodificador.

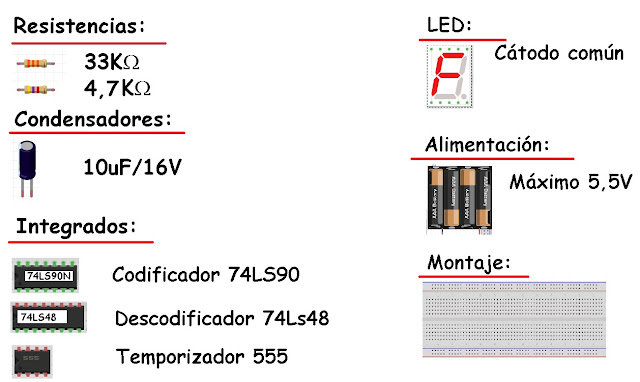

Para el montaje del circuito usaremos una protoboard en la que iremos colocando los componentes de manera ordenada y siguiendo un esquema eléctrico. Los materiales que vamos a usar en nuestra protoboard son los siguientes:
También puedes usar un diodo LED con su limitador para mostrar la salida del integrado temporizador 555 (opcional). El precio del circuito variará según el país de compra, pero los precios de los integrados suelen rondar:
● 74LS48: 1,10€
● 74LS90: 1,51€
● NE555: 0,36€
● 2 resistencias: 0,10€
● 1 condensador 10uF/25V: 0,10€
● Display 7 segmentos: 1 - 2€
Por lo que el circuito (si tiene protoboard y fuente de alimentación), te puede salir por menos de 6 euros.
Empecemos con el montaje.

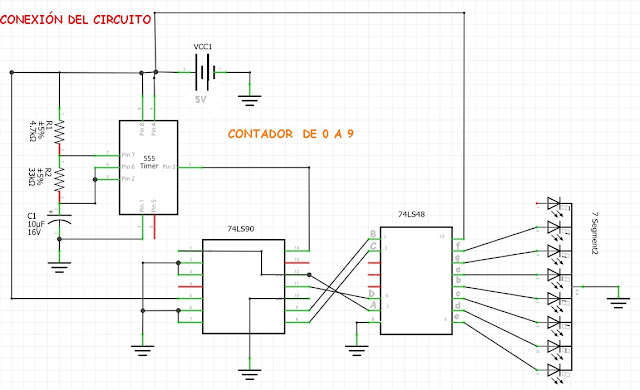

El circuito que vamos a montar tiene la siguiente estructura eléctrica.

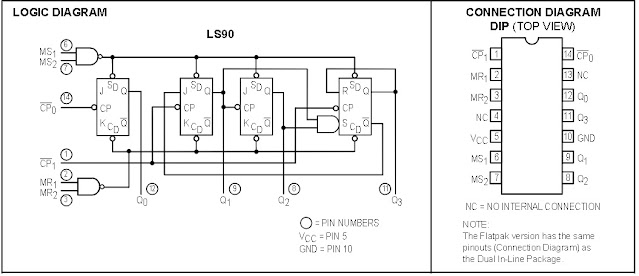

Como puedes ver no es complicado pero a la hora del montaje en la board tiene que ser cuidadoso con los puentes que usaremos entre pines e integrados, para asegurarnos de que la función se realice correctamente. Como codificador he usado un 74LS90 cuyo sumador interno produce que a la salida se pueda obtener una secuencia de bits o niveles de tensión. Y como tiene 4 salidas, podremos obtener variaciones de bits entre sus salidas (lo que se dice que cada salida tiene su propio divisor entre dos niveles). Obteniendo una salida de 4 bits que se conectarán al decodificador.
También he decidido usar un decodificador 74LS48 que utiliza un display de 7 segmentos de cátodo común. Si tu display es de ánodo común, deberás usar un decodificador 74LS47.
Es importante que sigas estas instrucciones o que sigas el esquema eléctrico superior para el montaje en la protoboard. No es complicado y el resultado es satisfactorio. Después podrás crear el circuito impreso para montarlo en una placa impresa.

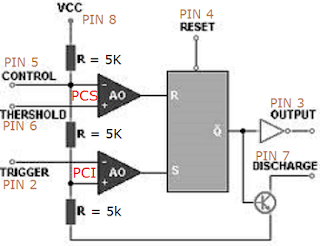

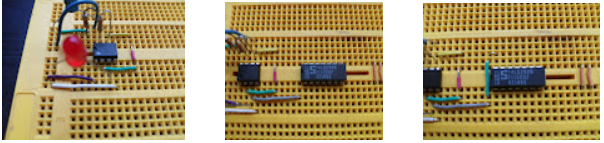

Circuiteo temporizador con NE555.

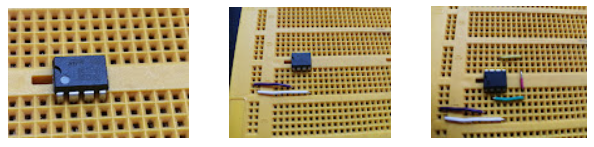

Para el montaje del circuito temporizador inserta el NE555 en la protoboard y alimenta el PIN1 a negativo y el PIN 4 a positivo de alimentación. Después has un puente entre el PIN 1 y el PIN 6 del integrado.

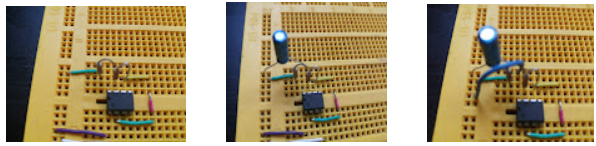

Entre el PIN 6 y el PIN 7 introduce la resistencia de 33KΩ. Entre el Pin 7 y positivo de alimentación, introduce la resistencia de 4,7KΩ. El condensador electrolítico va del PIN 6 a GND. Asegúrate que conectas la polaridad correctamente del condensador. Para finalizar, el PIN 8 va a positivo de alimentación.
Puedes poner un LED entre el PIN 3 y positivo de alimentación (con su resistencia limitadora), para comprobar que el integrado funciona correctamente. Además puedes sacar un puente del PIN 3 hacia el PIN 14 del codificador 74LS90.

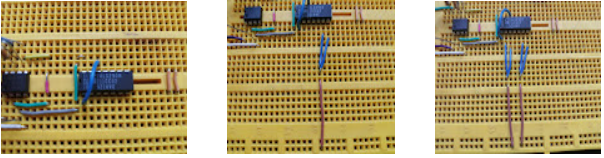

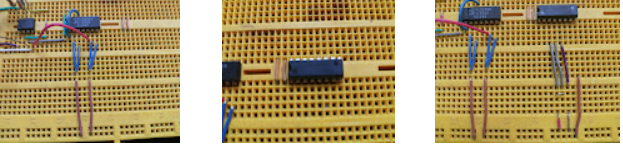

Ahora es momento de empezar con el contador propiamente dicho. Haremos un puente entre el PIN 1 y el PIN 12. Además llevaremos a GND a los pines 7,6, 2, 3 y 10.
El PIN 5 va a positivo de alimentación. Ahora mete el decodificador 74LS48 en la placa protoboard. Los pines 3,4 y 5 van a positivo, mientras que el PIN 8 va a GND.

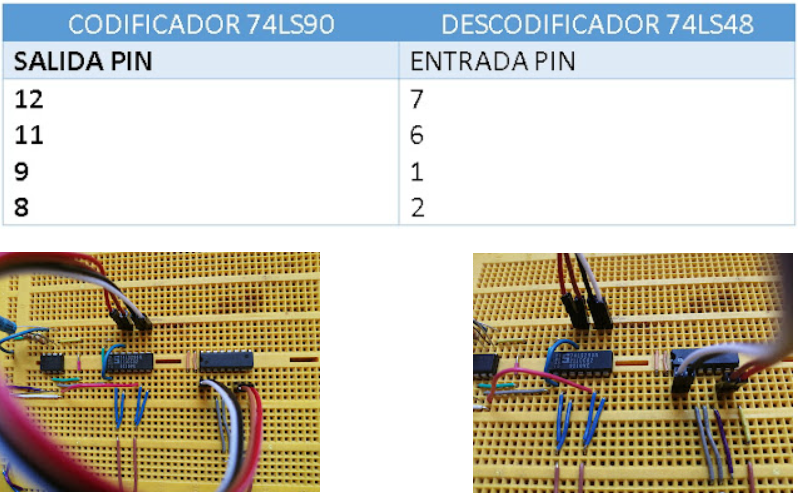

Ahora introduce el decodificador 74LS48 y empieza a conectar los pines según la siguiente tabla:
Circuito decodificador a display.

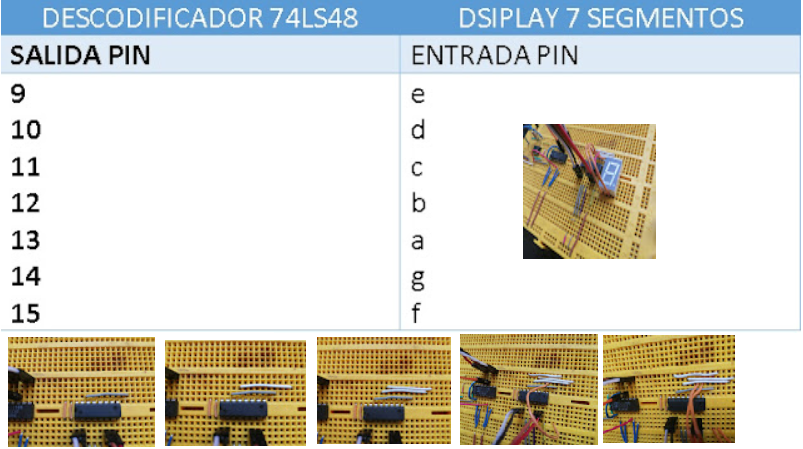

Ya solo nos falta conectar el display de 7 segmentos a la salida del dispositivo 74LS48, por lo que tienes que usar la siguiente tabla para conectar el dispositivo al decodificador.
Recuerda que el cátodo común del display va a negativo. Ahora solo te falta alimentar el circuito y probar. Te dejo el esquema del display de 7 segmentos para que compruebes como se deben de conectar las salidas del decodificador.
a solo te falta alimentar y probar el circuito. Si no se ilumina o solo se ilumina parcialmente, revisa las conexiones, que estén correctamente insertados los puentes y que estés alimentando los integrados correctamente. También puede ser que una sobretensión destruya los integrados, ya que son dispositivos muy sensibles por lo que es muy recomendable usar una fuente regulada para ajustar la tensión de alimentación.
Gracias por tu visita. A continuación te dejo el vídeo del montaje:
